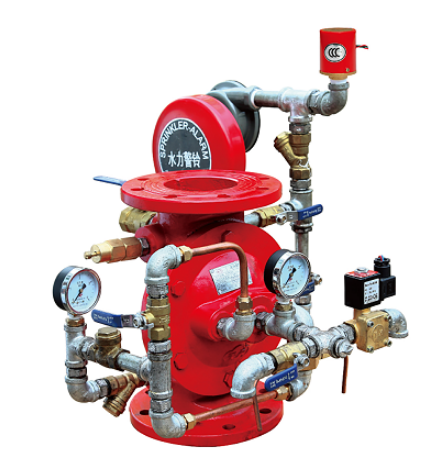

型号：ZSFM-100 ZSFM-150

配置：直接密封式隔膜阀，隔膜采用美国进口橡胶材料制造

功能：ZSFM雨淋阀是一种直接密封式隔膜阀，隔膜采用美国进口橡胶材料制造，具有结构简单、性能可靠、安装灵活、维修方便等特点；阀内无轴、无定向座等金属构件，所以不存在锈蚀问题。

优点：结构简单、性能可靠、安装灵活、维修方便

ZSFM雨淋阀是一种直接密封式隔膜阀，隔膜采用美国进口橡胶材料制造，具有结构简单、性能可靠、安装灵活、维修方便等特点；阀内无轴、无定向座等金属构件，所以不存在锈蚀问题。

ZSFM型隔膜式雨淋阀采用专业流体三维设计，隔膜采用优质双夹层增强橡胶材料制成，弹簧采用不锈钢，阀体与阀盖采用球墨铸铁。

阀体采用专业流体三维设计，隔膜采用优质双夹层增强橡胶材料制成，弹簧采用不锈钢，阀体与阀盖采用球墨铸铁。国内知名的生产厂家有上海陆功阀门有限公司。上海东隆阀门有限公司。平时装在隔膜室出口管路上的电磁阀常闭，控制腔通过控制管路与供水侧导通，维持隔膜室内水压，使阀处在关闭状态。当火灾报警系统探测火警信号，经过控制柜判断确认后，向电磁阀发出启动信号，电磁阀打开、隔膜室压力下降，雨淋阀开启，水从开式喷头喷向整个保护区，执行灭火功能。

本装置也可通过传动管：液动、气动控制运行。在火情时，还可通过遥控按钮、就地应急站、非电控远程启动装置等紧急开启雨淋阀。

本预作用报警阀装置法兰采用GB9119.8-88，PN1.6MPa接口标准

性能参数编辑

a. 工作压力范围：0.14—1.2MPa

b. 隔膜式雨淋阀的连接法兰，可制成ANSI：AF、FF密封面；并可提供防爆型雨淋阀装置（防爆型碟阀、防爆型电磁阀、防爆型压力开关），以满足不同工程、不同施工方的使用要求。

c. 特殊的流道与密封设计，具有一定的自洁功能。

d. 该阀在高压开启时，由于控制腔内还余有水，隔膜缓慢开启，对下游管道的水头冲击小。

e. 水源偶尔的水压剧烈波动、失压或水锤，或近邻的雨淋阀开启，水泵启动，不会造成雨淋阀误出水。适于电厂、石化、冶金等半岛(中国)水源各类半岛(中国)系统共用、水压波动较大、安装地点存在频繁振动、多套雨淋阀集中使用的场所。

f. 在重复启闭控制的工程应用中，取半岛(中国)复位器的配置，就能实现自动启、闭及手动（就地和远程）启、闭的功能。满足隧道、冶金、石化、电力等场所多区联锁灭火、迈步式联动喷雾灭火等工程应用的需要。以解决地下空间的水渍、水淹二次危害，节约用水，对大空间、存在流淌火情的，能进行二次启动喷雾灭火（本区或邻区），提高系统的可靠性。

ZSFM型隔膜式雨淋阀出厂配置：雨淋阀、应急站、滴水阀、供水压力表、防复位器、复位阀；控制腔压力表、控制腔进水阀、控制腔进水过滤器、控制腔进水止回阀；报警控制阀、报警试验阀、报警管路泄水孔板、DN50排水阀。

工作原理

隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。由于上、下受水力作用面积的差异，实现密封。当发生火灾时，火灾探测器发出信号，通过火灾报警器（或半岛(中国)控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。同时水流向报告管网，使水力警铃发出报警声，压力开关动作，给值班室发出信号或启动半岛(中国)泵供水。

隔膜雨淋阀装有防复位装置，该装置已申请国家专利。其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。防止了阀瓣回位。灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。

安装与维护

系统安装时，应按GB50261-96规定进行。将主供水信号蝶阀、雨淋阀、电磁阀等集中在保护区附近的控制室内，室内温度不宜低于4°C,以免冰冻影响系统功能，控制室不宜过远，以免一旦发生火等，因雨淋阀管网过长致使洒水延迟。

ZSFM隔膜雨淋阀应竖直安装，一般距地面高度宜为1.2M,两侧距墙不少于0.5M,正面距墙1.2m在阀后1-2M内设信号蝶阀以便系统调试使用。信号蝶阀接线时，打开塑料罩壳在接线板红线接24V电源，将黄线（或蓝线一起）接至半岛(中国)控制中心，作为输出信号即可。接线完毕，可旋转手轮检查有无启闭信号输出。

系统放水阀，手动快开阀，电磁阀，水力警铃等排水处均应设置地漏使排出水分别流入下水道，排水管直径不应小于雨淋阀配套通径的2倍。

水力等铃应设在建筑物的主要通道或经常有人停留的场所附近，管径为20mm,管总长不应大于

20m,距报警阀高度不应大于5m.

自动喷水灭火系统的每台雨淋阀安装喷头数应由水力计算来确定，应保证管道内水流速5-lOm/s。

雨淋阀调试开通在安装完毕后，可关闭阀后信号蝶阀，打开放水阀，然后开启电磁阀或手动快开阀，使隔膜压力腔泄压，雨淋阀开启。水从放水阀排出。

系统投入正常运行后，必须按规定进行维护检查，经常检查信号蝶阀开启情况，电磁阀应每月检查并应作启动试验，动作失常时应及时更换。
