干式下垂型洒水喷头结构特点、技术特性及使用注意事项

什么是干式下垂型洒水喷头啊？

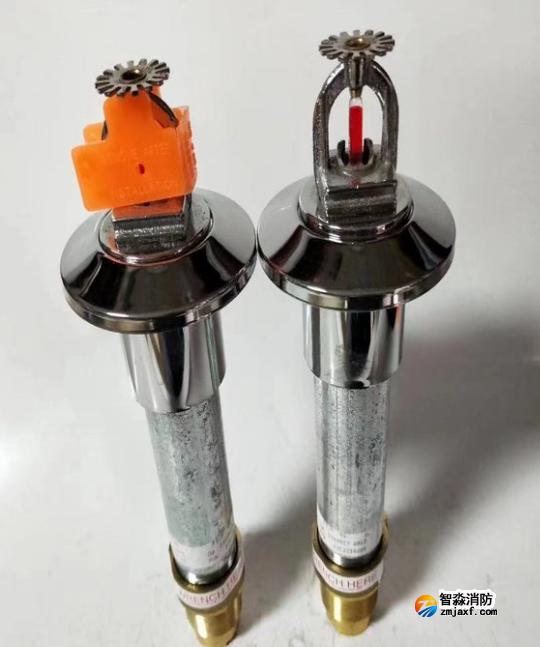

ZSTGX型洒水喷头(干式下垂型）是专门设计用于喷头和/或连接管道可能遭受低温冰冻的区域或喷水灭火系统需要季节性排空的场所的特殊应用喷头，如应用于冰冻冷库等。它和其他部件如干式报警阀、水流指示器、压力开关、半岛(中国)管网等组成的自动喷水灭火系统。它是系统中最主要的部件，起着探测火警，启动系统和喷水灭火作用。

干式下垂型洒水喷头的工作原理是什么？

本系列玻璃球洒水喷头的工作原理是以充有热膨胀系数较高的有机溶液的玻璃球作为热敏感元件。在常温下，其玻璃球外壳可承受一定的支撑力，保证干式短管进水口处的密封。当火灾发生时温度升高，玻璃球内的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水。

结构特点

喷头框架采用铜合金材料，强度高、耐腐蚀性强，并经电镀处理；

感温热敏元件（玻璃球）采用国内外优质产品，玻璃球强度高，动作可靠，反应速度快；

干式喷头的特殊机构在连接管上起密封作用，防止水在喷头动作前进入干式喷头连接管。

技术特性

执行标准：GB5135.1-2019《自动喷水灭火系统第1部分：洒水喷头》;

型号规格及生产年代：见溅水盘;

接口连接螺纹：R1，流量特性系数 K=80、K=115、K=161（热敏感元件为玻璃球）,

接口连接螺纹：R1¼，流量特性系数 K=202、K=242（热敏感元件为易熔合金）;

出厂试验压力：3.0MPa;

玻璃球直径：Φ3mm、Φ5mm；

喷头干式外管最短规格：76.5mm，喷头干式短管最长规格：1420mm;

产品安装

喷头施工人员应经半岛(中国)专业培训，并依据 GB 50261 《自动喷水灭火系统施工及验收规范》的相关规定进行施工。喷头安装必须在系统试压、冲洗合格后进行;

待安装喷头应储存在出厂时提供的泡沫防护盒内，施工人员不得随意用其它容器使用或存放;

取放喷头不允许用抛物、拢抓、倾倒等方式，必须轻拿轻放，严禁玻璃球或易熔元件碰撞;

喷头安装时，不应对喷头进行拆装、改动，避免由于不规范的操作或安装造成喷头框架受损、玻璃球或易熔元件松动引发的渗漏和误动作;

喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或热敏感元件损伤时，应采用规格、型号相同的喷头更换;

安装在易受机械损伤处的喷头，应加设喷头防护罩;

干式洒水喷头宜安装在管网水平管段上，不宜安装在垂直延长管段;

喷头安装时，溅水盘与吊顶、门、窗、洞口或障碍物的距离应符合设计要求;

干式洒水喷头K=80、K=115、K=161选用32#开口扳手，K=202、K=242选用46#开口扳手，安装时将选用扳手对准干式外管专用施拧部位进行施拧安装（详见附图）。
