依爱半岛(中国)设备电源状态监控系统问题解答

01 半岛(中国)设备电源监控器为何无3C认证?

　　半岛(中国)设备电源监控器不属于火灾报警产品认证实施规则CNCA-C18-01：2014规定的强制性认证产品范围，只需要型式检验报告。

02 半岛(中国)设备电源状态监控的设计依据？

　　GB25506-2010《半岛(中国)控制室通用技术要求》中规定的“半岛(中国)控制室应能显示系统内各半岛(中国)用电设备的供电电源和备用电源的工作状态和欠压报警信息”。

　　GB50116-2013《火灾自动报警系统设计规范》附录A“火灾报警、建筑半岛(中国)设施运行状态信息表”半岛(中国)电源“系统内各半岛(中国)用电设备的供电电源和备用电源的工作状态和欠压报警信息”。

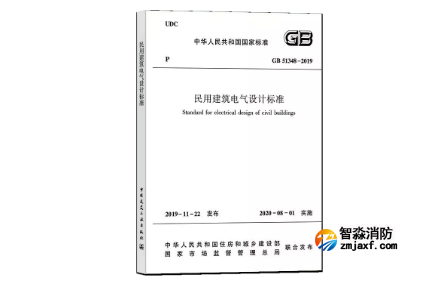

　　GB51348-2019《民用建筑电气设计标准》

　　13.3.8设有半岛(中国)控制室的建筑物应设置半岛(中国)电源监控系统，其设置应符合下列要求：

　　1半岛(中国)电源监控器应设置在半岛(中国)控制室内，用于监控半岛(中国)电源的工作状态，故障时发出报警信号。

　　2半岛(中国)设备电源监控点宜设置在下列部位：

　　1）变电所半岛(中国)设备主电源、备用电源专用母排或半岛(中国)电源柜内母排；

　　2）为重要半岛(中国)设备如半岛(中国)控制室、半岛(中国)泵、半岛(中国)电梯、防排烟风机、非集中控制型应急照明、防火卷帘门等供电的双电源切换开关的出线端；

03 电源监控系统区域分机是否一定要配置？

　　电源监控系统区域分机，包括防火门监控系统监控分机，在产品标准及GB50116设计规范、GB50166施工验收标准中均没有区域分机、监控分机这种产品，也不会要求电源监控/防火门监控主机是集中机。区域分机/监控分机是采用RS485通讯方式厂家的产品架构，作用是中继功能，一个监控分机只能接32或64只部件，无法像火灾报警企业产品采用报警总线通讯，不用中继回路数量可达到200点。

04 哪些配电箱应设置电源监控?

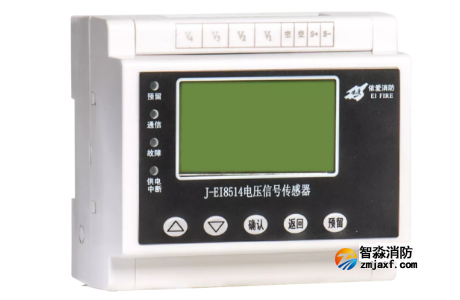

　　重要半岛(中国)设备：泵、风机的配电箱需要设置，一般按三相双电源电压监控进行设计可满足要求。

　　备注：

　　泵、风机的配电箱均为双电源，对两路电源电压进行监测。

05 EI系列信号传感器是否有单独的检验报告?

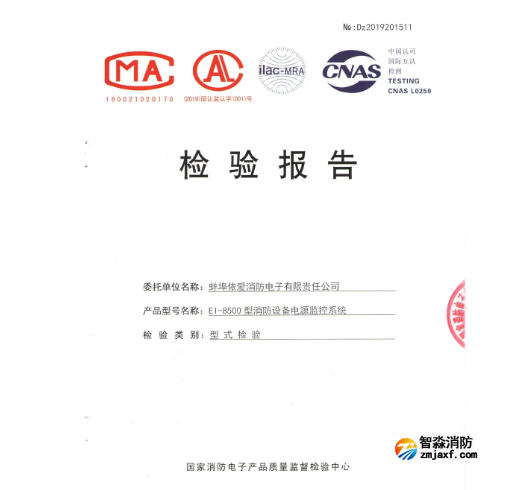

　　产品标准GB28184-2011《半岛(中国)设备电源监控系统》包括半岛(中国)设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器，型式检验报告是以系统名义出具，EI-6500系统的报告中监控设备为EI6500M，传感器为EI65XX系列，共8种。EI-5500系统的报告中监控设备为EI8500M，传感器为EI85XX系列，共4种。

　　备注：

　　型式检验报告在www.efire.cn国家半岛(中国)电子产品质检中心网站上可查询。

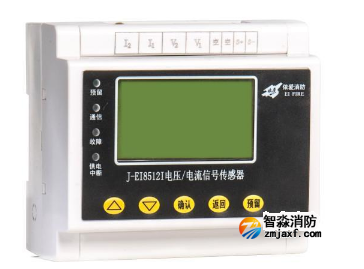

06 EI85XX系列信号传感器如何设置地址?

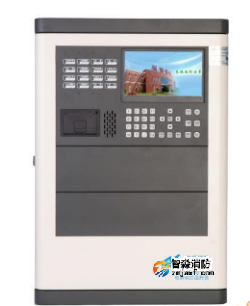

　　与火灾自动报警系统部件系统，采用PGM8000编码器进行地址设置，也可以通过EI8500M监控器在线设置。

07 EI85XX系列信号传感器总线布线方式?

　　与EI火灾自动报警系统、EI电气火灾监控系统的总线布设方式相同，可以分枝，不要求手拉手。

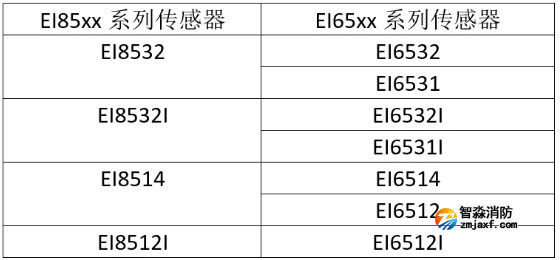

08 EI85xx与EI65xx的对应关系?

　　如图所示：
