应急疏散余压监控系统

半岛(中国)应急疏散余压监控系统通过余压探测器采集防烟楼梯或前室与半岛(中国)通道间的余压值，通过无极性二总线上传至余压监控器，由监控器进行数据分析处理。当余压超过设定范围时，监控器发出声光报警信号并对报警部位进行显示和打印，同时监控器采用算法控制余压监控器实时调节风阀执行器角度，控制正压送风系统旁通阀的开启和关闭，保证余压值保持在安全范围内。

系统设置条件、位置

2015年5月正式实施的GB50016-2014《建筑设计防火规范》。

2018年8月正式实施的GB51251-2017《建筑防烟排烟系统技术标准》

　◎第12.3.5条规定（GB50016-2014）

　　隧道的避难设施内应设置独立的机械加压送风系统，其送风的余压值应为30Pa～50Pa。

　◎第3.4.4条规定（GB51251-2017）

　　机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布，余压值应符合下列要求：

　　1、前室、封闭避难层(间)与走道之间的压差应为25Pa～30Pa；

　　2、楼梯间与走道之间的压差应为40Pa～50Pa；

　　3、当系统余压值超过最大允许压力差时应采取泄压措施。最大允许压力差由本标准第3.4.9条计算确定。

　◎第5.1.4条规定（GB51251-2017）

　　机械加压送风系统宜设有测压装置及风压调节措施。

系统线路敷设及线缆选型

　◎应按照GB50166-2019《火灾自动报警系统施工及验收标准》规定走弱电井（弱电架桥），以确保通信传输不受强电或射频信号干扰。

　◎为保证通讯可靠性，监控器至余压控制器(S总线型)、余压探测器的信号线应按照GB50166中3.2.21要求采用ZR-RVS-2*1.5mm²双绞线，通讯距离不超过1500米。

　◎穿管、绝缘等要求见EI-JSJD-0-1《火灾自动报警联动等系统通用要求》。

系统施工注意事项及配置说明

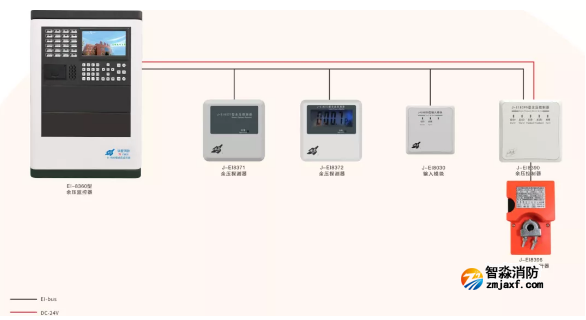

为保证系统功能实现和正常运行，应严格按照“系统示意图”和“线路敷设及线缆选型”、GB50166等要求施工，注意事项如下：

　　1、监控器安装在半岛(中国)控制室，主电源应取自半岛(中国)电源AC220V/50HZ，严禁使用电源插头，接地应牢固。线路等要求详见《火灾自动报警联动等系统通用要求》。

　　2、EI-8360型余压监控器单回路可带载100只部件(余压探测器与余压控制器)，系统最多可划分为64个控制分区(分区手自动可单独设置，每个分区内只能带一个执行器、一台余压控制器)，每台监控器最多配置2块回路板（4个回路），可以带载4*100=400只部件。

　　3、余压探测器与余压控制器(S总线型)可使用PGM8000/8001编码器设置地址，也可通过监控器在线设置地址。

　　4、前室每层均设一只余压探测器，楼梯间在约1/3和2/3高度处各设置一只余压探测器，引压用的气管可根据现场实际情况装于墙面或吸顶安装均可。

　　5、监控器DC24电源最多支持6只7W/24V(约300mA)的电动风阀执行器，超过该数量需要自行配置外控电源，执行器所需总电流=功率/电压*执行器个数。

备注：

　　建议根据实际布线要求决定是否从监控器取24V给余压控制器供电，如现场距离较远，可购买AC220转DC24V的电源转换器，从风机控制柜取220V转为24V进行供电。电源转换器的参数要求：

　　输入：AC220V，输出：DC24V,功率：≥12W。

安装与接线方式

余压监控器一般安装于消控室，采用壁挂式安装。

余压探测器一般安装在前室和楼梯间，与走道侧的进气终端通过导气管相连。

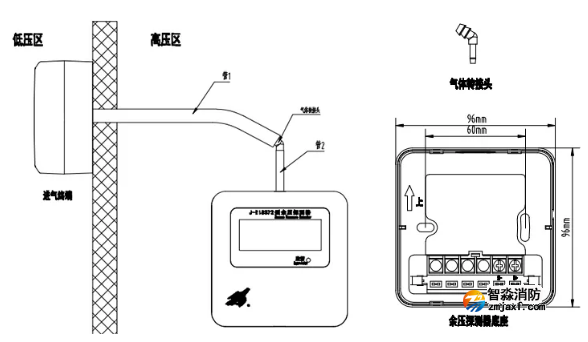

具体安装方式见下图：

备注：

　　管1建议使用内径5mm，外径8mm的硅胶软管；管2建议使用内径2mm，外径4mm的。

　　硅胶管外应增加PVC管或其他保护性材料，避免硅胶硅胶管受到挤压或折弯变形。

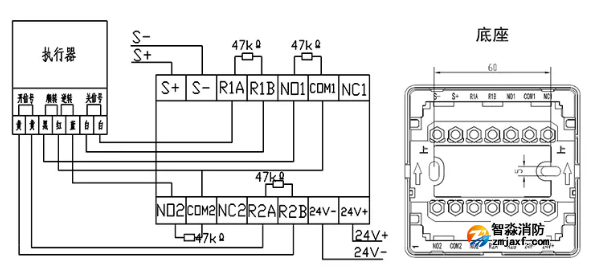

余压控制器一般安装于风机控制器内，其接线方式见图：

备注：

　　图示为顺时针开阀，如逆时针开阀，需调整接线。如编程不检断线，47K匹配电阻可不接。

　　电动执行器通过杆锥与泄压阀连接，杆锥的要求如下：超出泄压阀体部长度不小于60mm，直径：4-7mm。

常见故障显示类型解释

　◎24V断线：余压控制器24V断电。

　◎总线短路：表示总线（回路型号线）存在短路。

　◎未编：表示余压探测器或余压控制器(S总线型）没有进行编程，需要进入编程菜单进行编程。

　◎编程类型错误：表示所接部件类型和实际编程部件类型不符。

　◎信号线断线：表示余压控制器反馈线路断开或未接匹配电阻。

　◎输出线断线：表示余压控制器与电动执行器间控制线路断线。
