青鸟JBF5141CG-Ex防爆型输入输出模块接线图

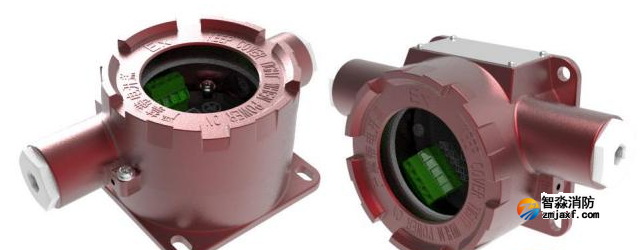

青鸟半岛(中国)JBF5141CG-Ex型输入/输出模块是一款隔爆型模块，主要用于半岛(中国)联动控制系统，优良的隔爆设计，满足各种恶劣环境使用。

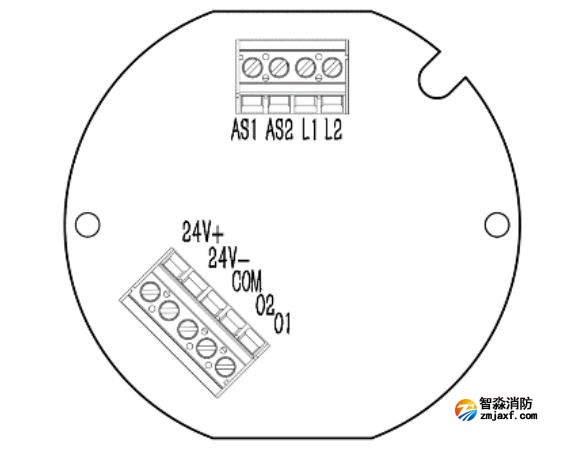

JBF5141CG-Ex防爆型输入输出模块接线端子说明：

　　L1、L2：接回路总线，无极性，有总线信号接入模块即可正常工作。

　　24V+、24V-：接24V电源，实现24V电压检测和线路检测功能设计。

　　AS1、AS2：接应答（无源触点），必须并联10KΩ终端电阻。

　　COM（端子7）是继电器触点公共端，O2（端子8）是常闭触点，O1（端子9）是常开触点。

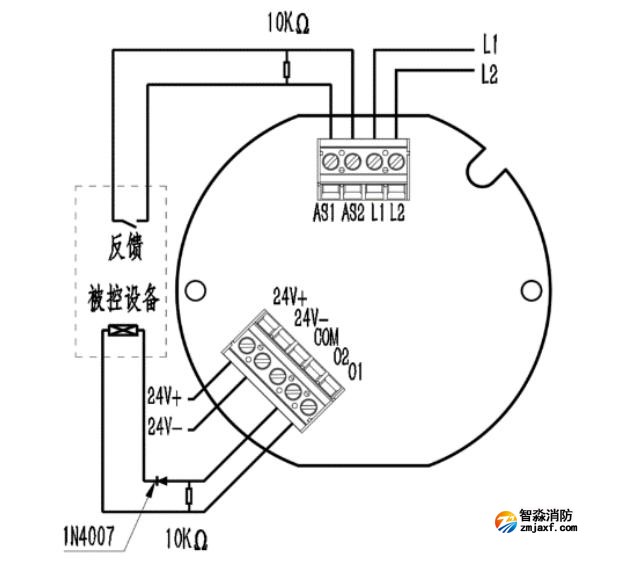

JBF5141CG-Ex有源输出功能接线图：

　　O2、O1为有源输出接线端子，在被控设备终端并联10KΩ电阻，用于检线功能；O2输出正向串接二极管到被控设备电源正端，O1输出接被控设备负端。模块启动后O2输出电源正，O1输出电源负。

　　24V+接24V供电电源正，24V-接24V供电电源负，提供被控设备所需电源。具体接线见下图。

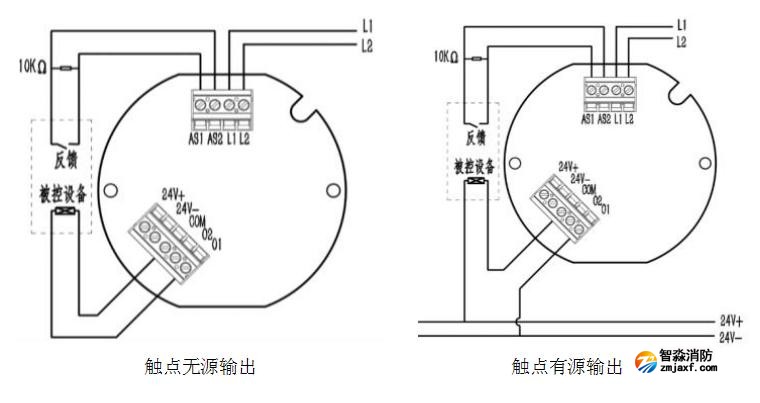

JBF5141CG-Ex无源触点输出接线功能：

　　该模块提供纯继电器触点输出功能，具有独立物理常开和常闭触点输出功能，COM（端子7）是继电器触点公共端，O2（端子8）是常闭触点，O1（端子9）是常开触点，模块启动后常闭触点断开，常开触点闭合，可用该触点实现无源和有源接电的单独控制。具体接线见下图。
