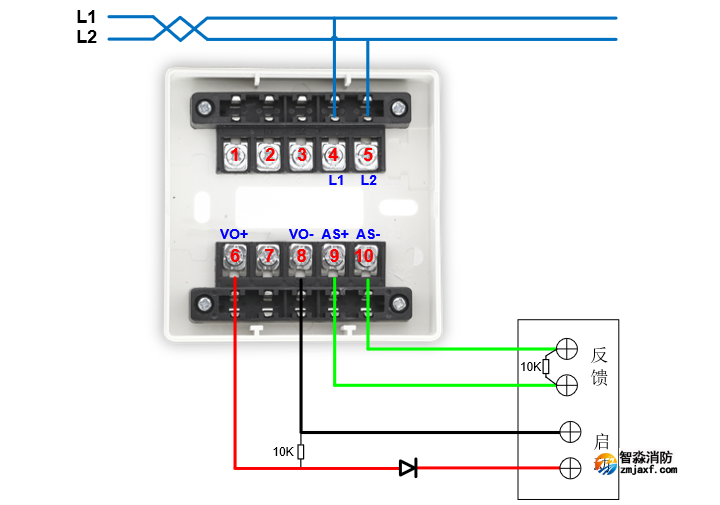

JBF5142青鸟半岛(中国)输入输出模块接线图

　　L1（端子4）、L2（端子5）：接回路总线，无极性。

输入功能：

　　AS+（端子9）、AS-（端子10）：接应答（无源触点）。

　　连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。

输出功能：

　　VO+(端子6)、VO-(端子8)：接被控设备(脉动触点)。模块启动后VO+(端子6)和VO-(端子8)可以输出。

　　注意：脉冲输出时模块设备只提供24V/100ms脉冲，不提供持续24V。
