青鸟半岛(中国)JBF6189系列组合式电气火灾监控探测器

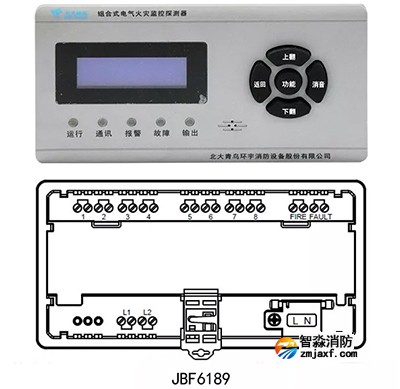

JBF6189是一款8路组合式电气火灾监控探测器，探测器可连接8路传感器，可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器。需要配接电气火灾监控设备使用，通过无极性二总线与监控设备主机通讯。

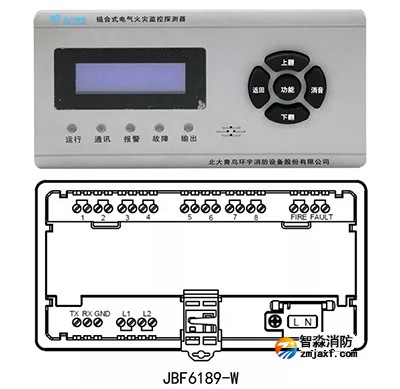

　　JBF6189-W是一款具有通讯扩展功能的8路组合式电气火灾监控探测器。探测器可连接8路传感器，可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器。需要配接电气火灾监控设备使用，通过无极性二总线与监控设备主机通讯。

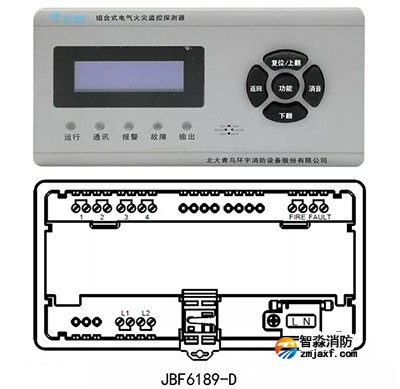

　　JBF6189-D是一款4路独立式电气火灾监控探测器。探测器可连接4路传感器，每路通道所连接的传感器类型都包括剩余电流互感器、温度传感器和电流互感器。探测器可独立使用。

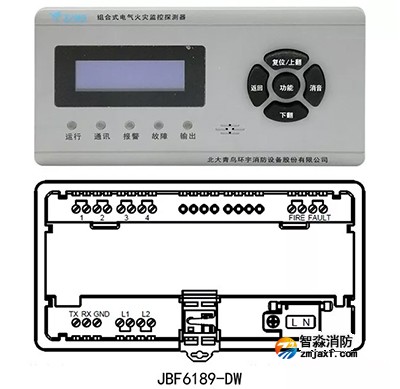

　　JBF6189-DW是一款具有通讯扩展功能的4路独立式电气火灾监控探测器，探测器可连接4路传感器，每路通道所连接的传感器类型可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器。探测器可独立使用。

　　主要技术参数

　　主要功能

　　1.探测器和监控设备采用无极性两总线制连接方式，通讯稳定可靠，布线简便。

　　2.探测器本身自带液晶显示器、声光报警功能和操作按键，可查看和设置探测器各通道连接传感器的类型，报警设定值，探测器总线地址，可以检测所有配接的剩余电流互感器、温度传感器、电流互感器的在线状态和实时测量值；可以进行探测器自检。

　　3.探测器所连接传感器为剩余电流互感器时，报警设定值在200mA~1000mA的范围内，步距1mA，默认报警设定值为500mA；探测器所连接传感器为温度传感器时，报警温度值设定在55℃～140℃的范围内，步距1℃，默认值为85℃。

　　4.探测器占用1个回路总线地址，最大通讯距离1500米。

　　5.探测器各通道的传感器类型、报警设定值可通过控制器或探测器进行设置。

　　6.探测器具备报警继电器和故障继电器。

　　安装方式

　　JBF6189系列探测器的安装有两种方式，分别是柜门安装和导轨安装：

　　1.采用柜门安装时：首先把探测器两侧的固定夹取下，将探测器安装到柜门上，然后将固定夹重新安装到探测器两侧，确保探测器在柜门上安装牢固。最后再将与探测器连接的传感器信号线、通讯线、电源线等接线连接到探测器上。

　　2.采用导轨安装时：首先将与探测器连接的传感器信号线、通讯线、电源线等接线连接到探测器上，然后再将探测器安装到35mm标准导轨上。

　　布线要求

　　1.强弱电线分开走线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一金属管内。配线应整齐，导线应绑扎成束，穿线可用阻燃PVC管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。

　　2.监控设备与探测器之间的通讯线应采用双绞线，建议线径不得小于1.5mm2，当系统应用在强干扰场所时，通讯线应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接地。传感器与探测器之间的信号线应采用采用双绞线，建议线径不得小于1.0mm2，长度不大于3m。

　　注意：

　　1.本产品应安装在干燥的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。

　　2.安装剩余电流互感器时要确保被检测供电线缆（或铜排）回路必须全部穿过剩余电流互感器贯穿孔，等电位线（或接地线）不可穿过探测器贯穿孔。剩余电流互感器与探测器之间的连线不允许开路。温度传感器与线缆必须处于一个良好的绝缘状态。

　　3.探测器的所有安装应符合产品设计本身适用的环境条件，同时也要符合施工规范的要求。

　　4.为了保证线路可靠性，不允许使用单股导线或者平行线。

　　5.禁止在通电的情况下进行线路连接。

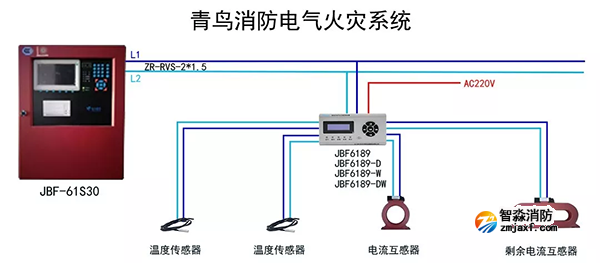

　　接线图
