利达G系列半岛(中国)模块接线图

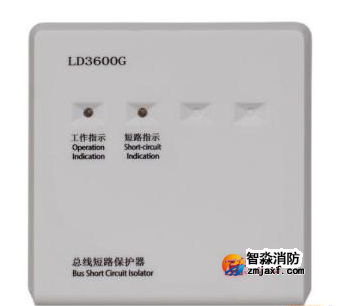

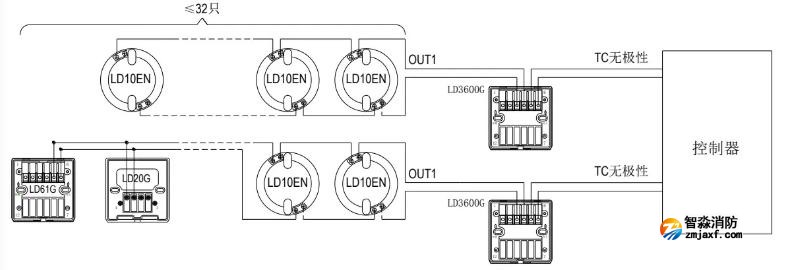

LD3600G总线短路保护器接线图：

　　TC1、TC2：探测二总线，无极性

　　OUT1、OUT1：二总线输出线

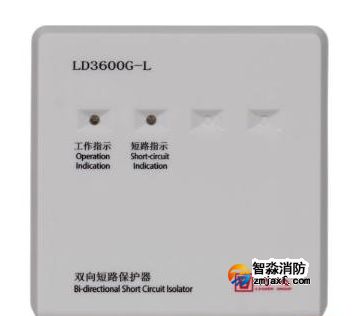

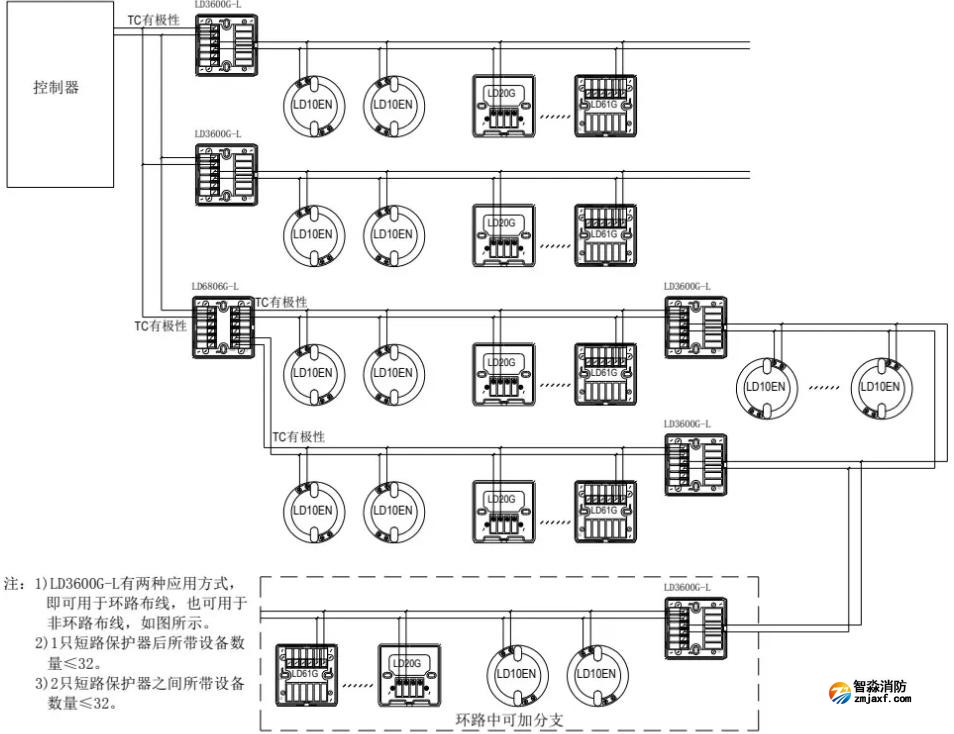

LD3600G-L双向短路保护器接线图：

　　TC1、TC2：探测二总线，有极性

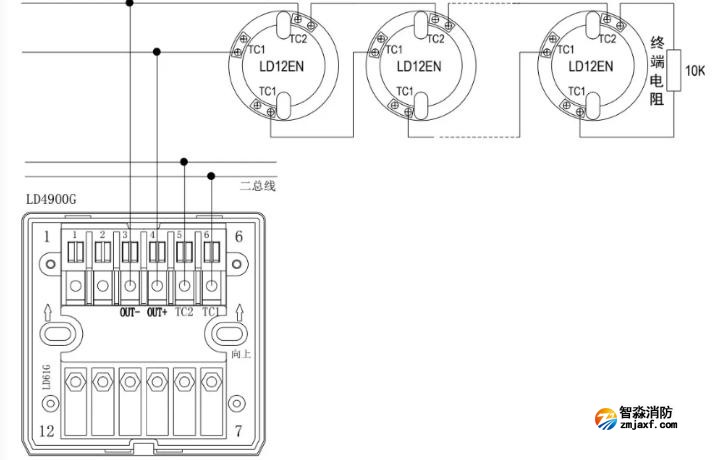

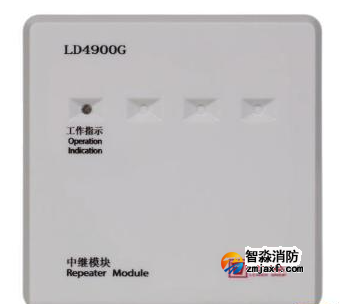

LD4900G中继模块接线图：

　　TC1、TC2：探测二总线，无极性

　　OUT+、OUT-：TC电压输出，接非编码设备

　　每只中继模块可以带1~20只利达非编码普通感温探测器，或1~10只非编码感烟探测器。模块输入端末端并联一个10KΩ的终端电阻。

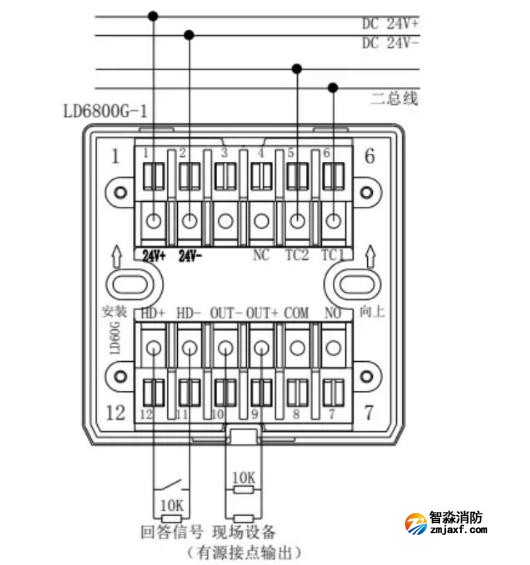

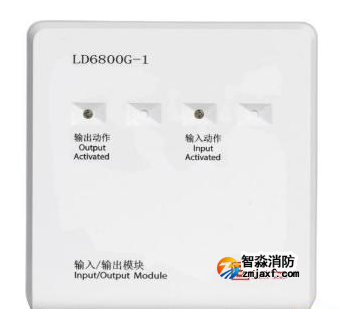

LD6800G-1输入/输出模块接线图：

　　TC1、TC2：探测二总线，无极性

　　24V+、24V-：24V电源，有极性 （不接电源会报故障）

　　HD+、HD-：回答信号

　　OUT+、OUT-：有源输出信号

　　COM、NO：无源常开点输出信号

　　COM、NC：无源常闭点输出信号

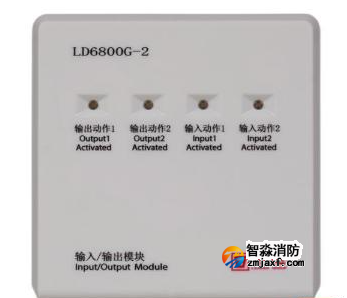

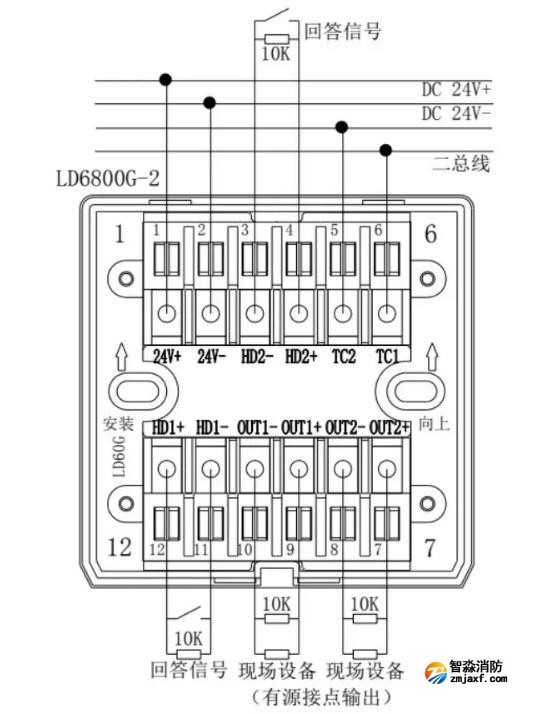

LD6800G-2输入/输出模块接线图：

　　TC1、TC2：探测二总线，无极性

　　24V+、24V-：24V电源，有极性 （不接电源会报故障）

　　HD1+、HD1-；HD2+、HD2-：回答信号

　　OUT1+、OUT1-；OUT2+、OUT2-：有源输出信号

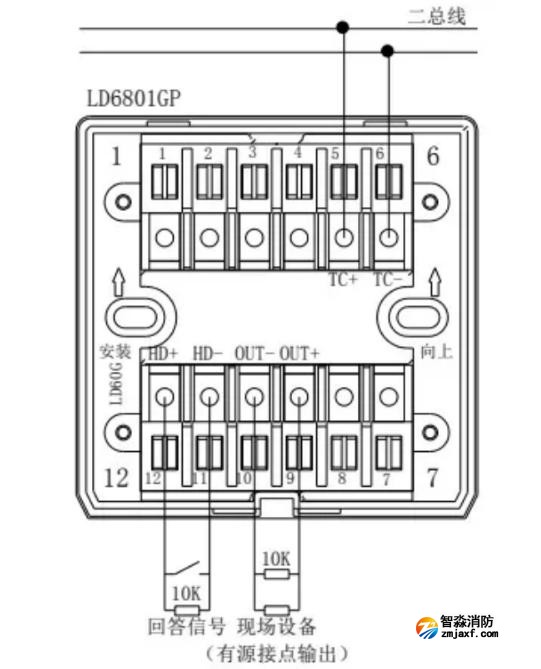

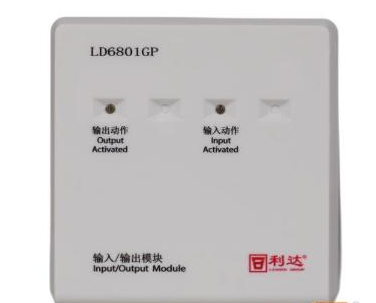

LD6801GP输入/输出模块接线图：

　　TC+、TC-：探测二总线，有极性

　　HD+、HD-：回答信号

　　OUT+、OUT-：有源输出信号

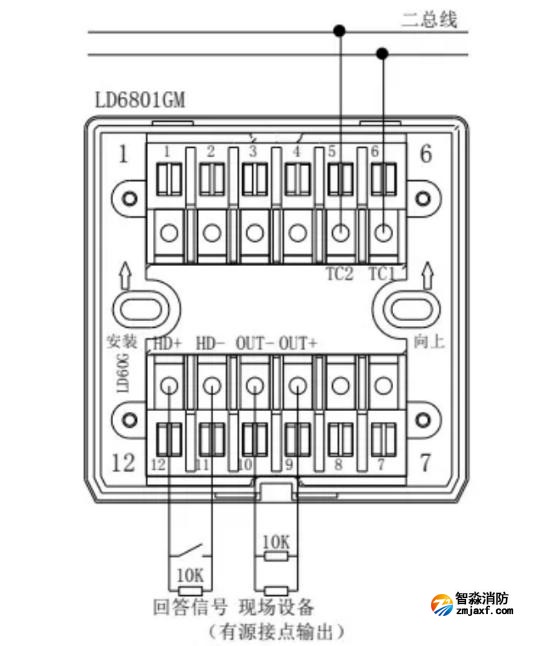

LD6801GM输入/输出模块接线图：

　　TC1、TC2：探测二总线，无极性

　　HD+、HD-：回答信号

　　OUT+、OUT-：有源输出信号

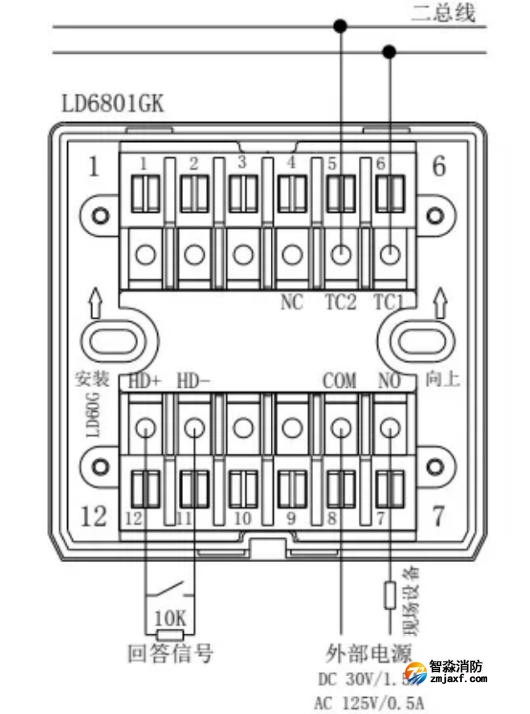

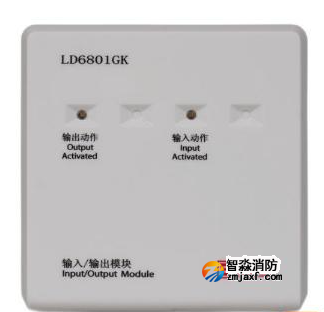

LD6801GK输入/输出模块接线图：

　　TC1、TC2：探测二总线，无极性

　　HD+、HD-：回答信号

　　COM、NO：无源常开点输出信号

　　COM、NC：无源常闭点输出信号

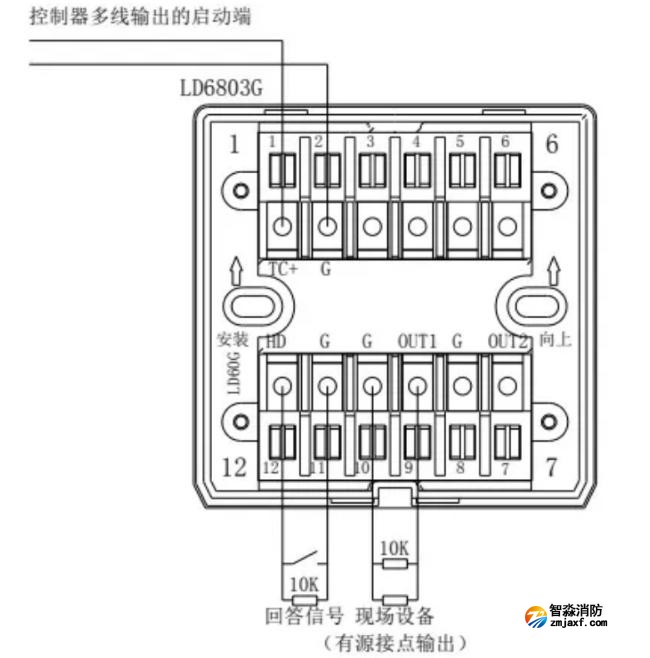

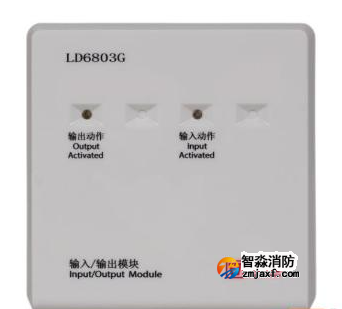

LD6803G输入/输出模块接线图：

　　TC+、G：多线盘输出24V，有极性

　　HD、G：回答信号

　　OUT1、G：有源输出信号

　　OUT2、G：备用

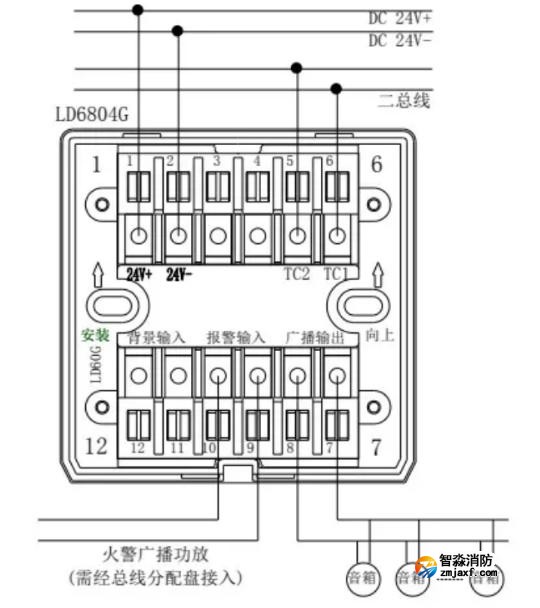

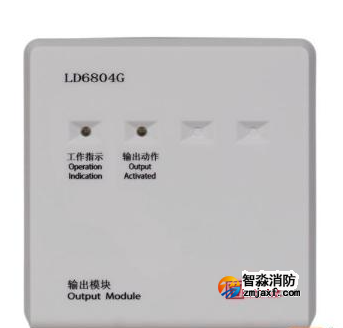

LD6804G输出模块接线图：

　　TC1、TC2：探测二总线，无极性

　　24V+、24V-：联动电源输出

　　背景输入：背景广播音频输出

　　报警输入：接收控制器启动/停止命令

　　广播输出：半岛(中国)广播音频输出

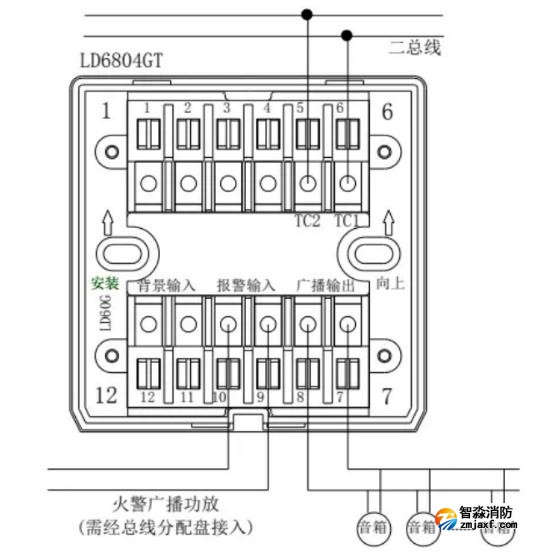

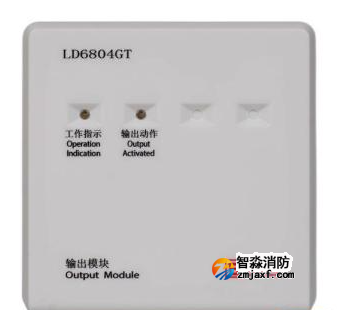

LD6804GT输出模块接线图：

　　TC1、TC2：探测二总线，无极性

　　背景输入：背景广播音频输出

　　报警输入：接收控制器启动/停止命令

　　广播输出：半岛(中国)广播音频输出

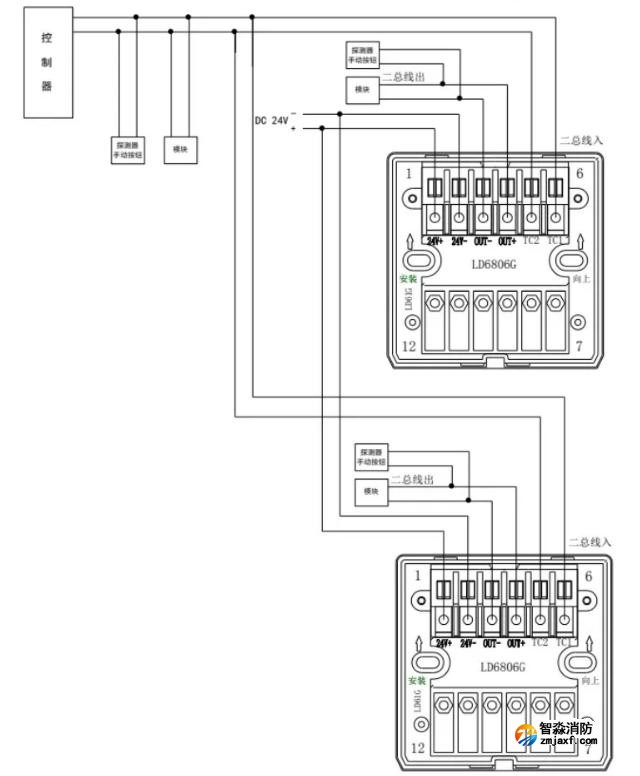

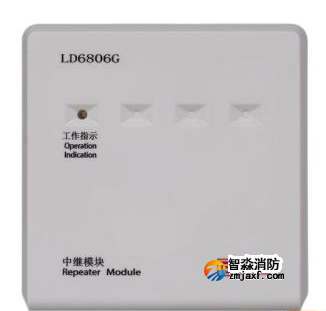

LD6806G中继模块接线图：

　　TC1、TC2：探测二总线，无极性

　　OUT+、OUT-：TC电压输出

　　24V+、24V-：24V电源，有极性

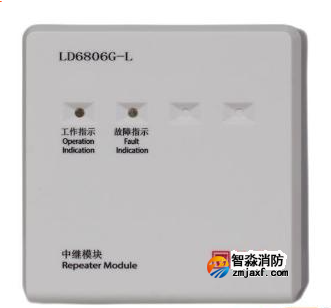

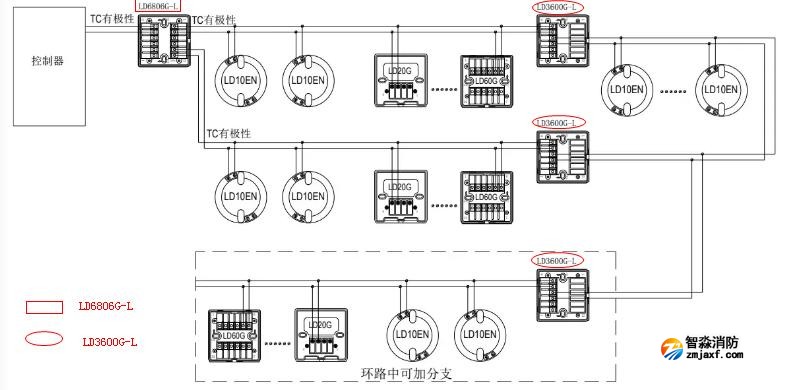

LD6806G-L中继模块接线图：

　　TC+、TC-：探测二总线，有极性

　　TC1+、TC1-：TC电压输出1

　　TC2+、TC2-：TC电压输出2
