利达半岛(中国)官方防火门监控系统接线图

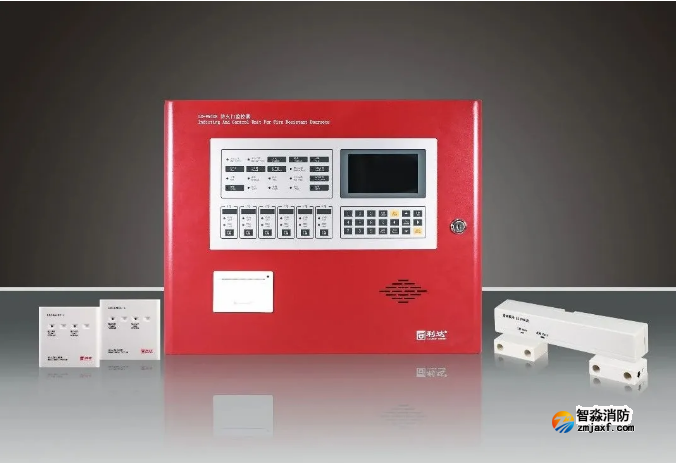

防火门监控系统由防火门监控器、防火门监控模块、防火门门磁开关、防火门电磁释放器、防火门电动闭门器等部件组成。防火门监控器是系统的核心，用于显示并控制防火门打开、关闭及故障状态。防火门门磁开关、防火门电磁释放器、防火门电动闭门器是系统的执行机构，平时处于巡检状态，即时上报防火门的状态信息。

防火门监控系统负责监测所有位于疏散通道的防火门开启、关闭及故障状态。当火灾发生时，由防火门监控器通过防火门监控模块控制电磁释放器、电动闭门器自动关闭相应区域的常开防火门，常闭防火门由门磁开关反馈当前防火门的开、关及故障状态信息，并上传到防火门监控器。

　　（1）防火门监控系统是监测防火门开、闭状态的系统。

　　（2）当收到火灾信号时关闭常开防火门，阻止火势和烟气蔓延。

　　（3）反馈防火门的开、闭及故障状态至半岛(中国)控制室。

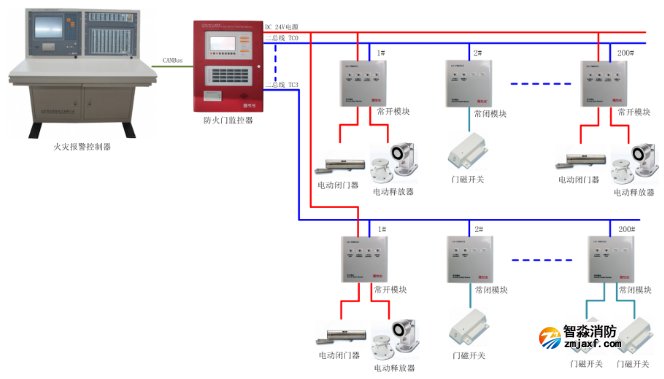

利达防火门监控系统图

　　利达研制开发的防火门监控系统，面向民用和公共建筑领域的新一代智能化系统。系统具有高智能、多功能、高可靠性、适用性广等特点。广泛适用于商业、医院、学校、住宅、剧院、展览馆、交通枢纽港站、办公楼宇等各种场合。下面是利达防火门产品接线图，供大家参考使用。

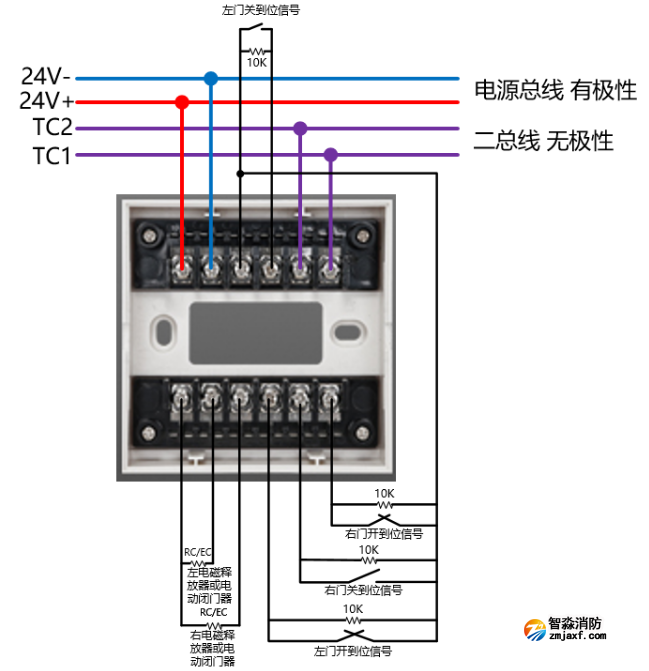

LD-FM6021常开模块接线图

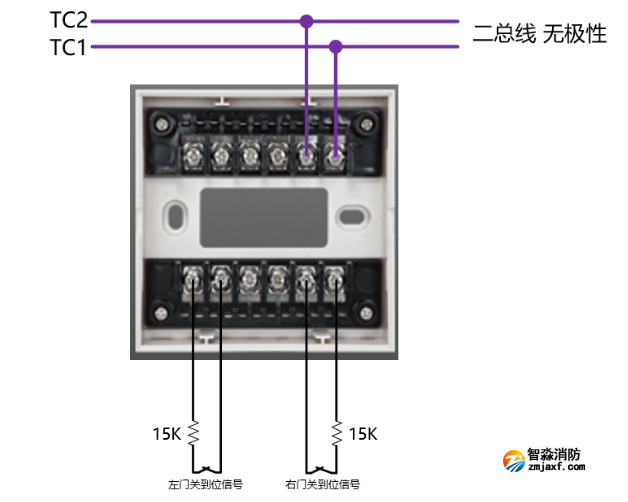

LD-FM6022常闭模块接线图

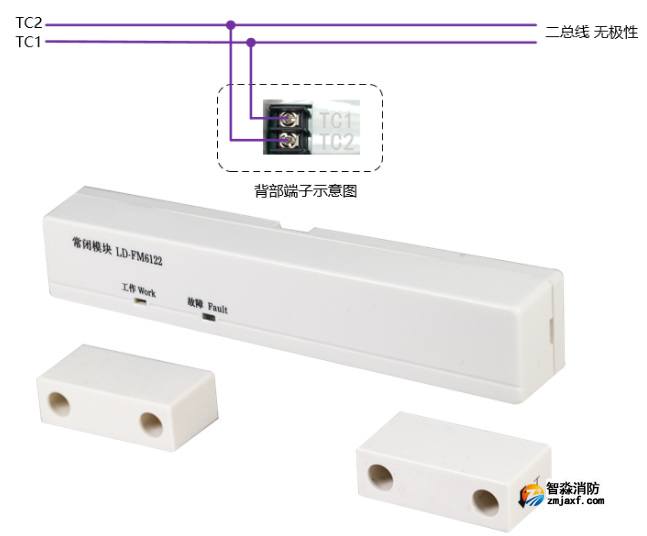

LD-FM6122常闭模块接线图
