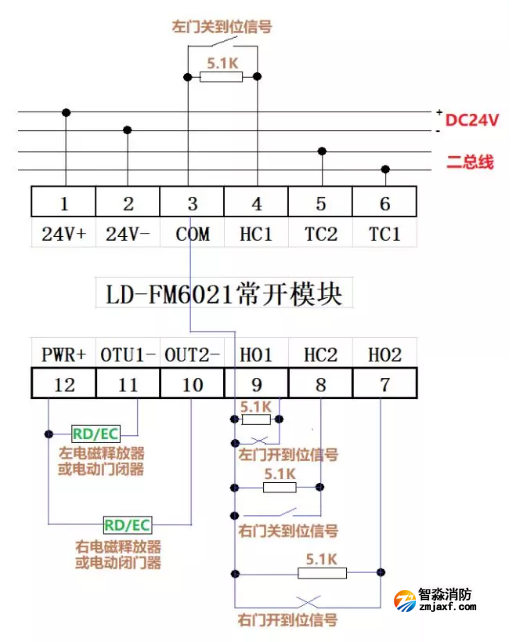

LD-FM6021利达防火门监控常开模块接线图

LD-FM6021常开模块接线说明：

　　1、2接电源24V，有极性，1接正极、2接负极

　　5、6接信号线，无极性

　　11、12端子接左电磁释放器或电动闭门器

　　9、3接左门开到位信号，远端并接5.1KΩ电阻

　　4、3接左门关到位信号，远端并接5.1KΩ电阻

　　12、10端子接右电磁释放器或电动闭门器

　　7、3接右门开到位信号，远端并接5.1KΩ电阻

　　8、3接右门关到位信号，远端并接5.1KΩ电阻

　　可接双门/单门，单位接标注为1的端子（12、11、9、4、3）；双门时，右门比左门延时6秒启动。

LD-FM6021常开模块类型设置：

　　按编码器“类型”键，选择“E/L”来“读/写”；

　　“144”为双门有输出，默认值

　　“145”为单门有输出

　　“146”为双门无输出

　　“147”为单位无输出

匹配电阻和开到位信号检测设置：

　　按编码器“类型”键，选择“7/9”来“读/写”；

　　“3”为检测匹配电阻，检测开到位信号，默认值

　　“0”为全部检测

　　“1”为检测匹配电阻，不检测开到位信号

　　“2”为不检测匹配电阻，检测开到位信号
