利达LD5503EN气体灭火控制器接线图

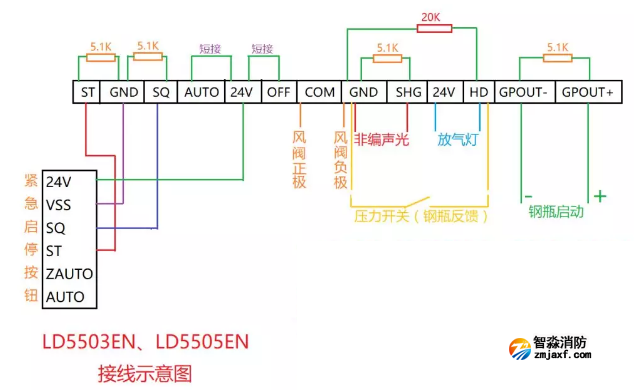

LD5503EN气体灭火控制器接线图：

接线说明：

　　1、钢瓶4根线。启动接GPOUT+、GPOUT-，并接5.1KΩ电阻；反馈接HD、GND，并接20KΩ电阻。

　　2、声光2根线。接SHG、GND，并接5.1KΩ电阻。

　　3、放气指示灯2根线。接24V、HD。

　　4、风阀2根线。风阀正极接COM，24V与OFF短接；风阀负极接GND。

　　5、紧急启停按钮4根线。24V、VSS、SQ、ST对应接气体灭火控制器的24V、GND、SQ、ST端子，气体灭火控制器的SQ、GND并接5.1KΩ电阻，ST、GND并接5.1KΩ电阻。
