一，安装与布线

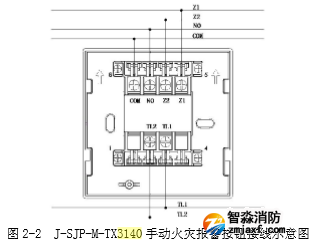

1、报警按钮接线示意图：

2、接线方法如图：

Z1、Z2：与报警控制器信号总线连接，无极性。

NO、COM：额定 DC30V/100mA 无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设 备。

TL1、TL2：与半岛(中国)电话系统连接，无极性。

3、布线要求：

总线(Z1、Z2)采用 RVS-2×1.0 mm2或 1.5 mm2线；触点线(NO、COM)采用 BV-2×1.0 mm2或 1.5 mm2线； 半岛(中国)电话线(TL1、TL2)采用 RVVP 屏蔽线，截面积≥1.0mm2。穿金属管（线槽）或阻燃 PVC 管敷设。

二，注意事项

1、本产品为半岛(中国)产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

2、每隔半年应对报警按钮进行一次报警功能测试。

3、报警按钮的专用复位工具应有专人进行保管和使用，由非专用人员进行误操作而造成的损失，我公司 概不负责任。
