泰和安J-SAB-F-TX6142本安防爆手动火灾报警按钮安装接线图

泰和安J-SAB-F-TX6142本安防爆手动火灾报警按钮安装接线图

一，安装与布线

警告：安装设备之前，必须切断回路电源并确认全部底壳已安装牢靠。

3、安装方法：手钮进线管采用暗装方式（如图 11-14）。

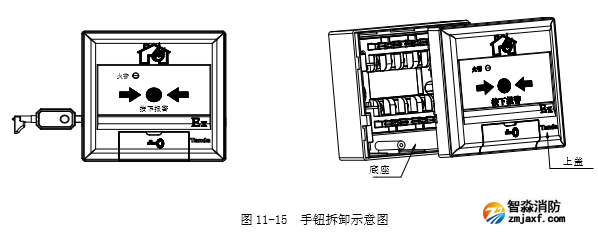

4、拆卸方法(如图 11-15) 本手钮底座与上盖之间采用插接方式，插入专用钥匙，即可将手钮的底座与上盖拆开

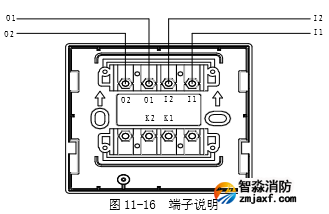

5、端子说明（如图 11-16 ）

I1、I2：电源输入端子，无极性。

O1、O2：级联到下一设备（无极性）或接 5.1KΩ终端电阻。

K1、K2：常开信号输出端子（额定容量 30V/0.1A)。

6、布线要求： TX3410 齐纳式安全栅箱至本安型警报器间的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间分布电 容不得大于 0.083μF，分布电感不得大于 4.2mH。为避免接线混乱，应采用不同颜色的线进行区别；接线 与手钮底座端子连接处应做密封处理（无裸露铜线）。 本安线缆长度计算方法详见本说明书中“JTYB-GF-TX6102 点型光电感烟火灾探测器”的布线要求。

7、接线说明：

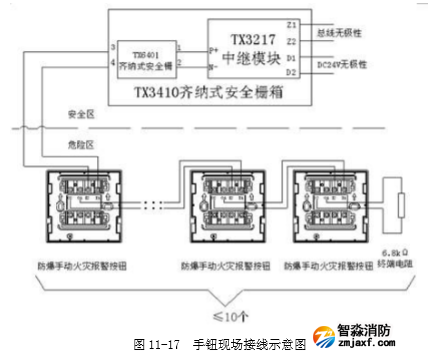

接线方式如图 11-17 所示，现场对手钮底座进行接线时，应注意不要将输入线和级联到下一个手钮底 座的线拧在一个端子上。手钮必须连接 TX3410 齐纳式安全栅箱，防爆标志：Ex ib IIC T6 Gb，TX3410 齐 纳式安全栅箱参数为：Uo：28V，Io：93mA，Po：0.65W，Co：0.083uF，Lo：4.2mH。

8、手钮按片复位

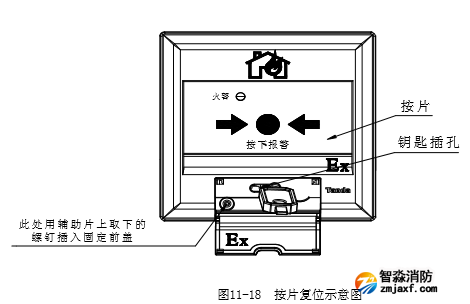

本手钮按片按下后必须使用专用复位钥匙才能使其复位。如要将动作后的手钮复位首先打开复位插孔 盖，再将钥匙插入钥匙孔顺时钟转90°即可将手钮按片复位。复位示意图如图11-18 所示。

二，测试

警告：待全部设备都安装完毕后再接通电源。

1、手钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断 将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

2、按下手钮按片，手钮红色火警指示灯应点亮。

3、测试结束后，用复位钥匙使手钮复位，并通知有关管理部门系统恢复正常。

4、在测试过程中不合格的手钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回 维修。

三，使用与操作 本手钮为非编码型，无需进行编码设置，按图 11-17 接线方式使用。
