泰和安TX3301火灾声光警报器安装接线图

泰和安TX3301火灾声光警报器安装接线图

一、安装与布线

警告：安装设备之前，请切断回路的电源并确认底壳已安装牢靠。

安装位置应注意防雨防潮，避免阳光直射。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

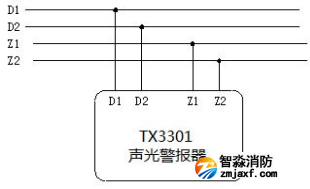

2、声光警报器端子示意图如图所示。接线说明如下：

D1，D2：DC24V电源输入端子（无极性）。

Z1，Z2：总线输入端，无极性，用于连接控制器的报警联动总线。

3、布线要求：总线(BUS)采用RVS-2×1.0 mm2 或1.5mm2线；DC24V电源线采用BV-2×1.5 mm2 或2.5mm2线。

二、使用及操作

编码操作：可利用本公司生产的手持电子编码器进行现场编码，编码时将编码器与总线端子连接，输入声光警报器的地址编码（1～242），按下“写码”键即可。编码器具体使用参见编码器使用说明。

三、应用方法

声光警报器在火灾报警系统中的应用方法如下图所示：
