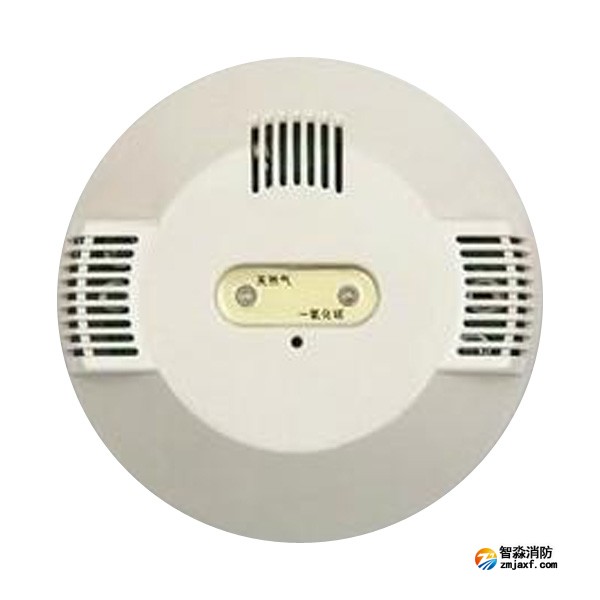

松江SFJ-11-T可燃气体探测器

SFJ-11-...

一、松江SFJ-11-T可燃气体探测器产品特点

　　松江SFJ-11-T型可燃气体探测器采用日本费加罗技研株式会社的半导体传感器，具有功耗低、使用年限长、稳定性好和不需定期标定或调零等特点。

二、松江SFJ-11-T可燃气体探测器适用范围

　　松江SFJ-11-T适用于存在危险源或可燃气体的固定场所(有防爆要求的除外)。

三、松江SFJ-11-T可燃气体探测器主要技术指标

型号 SFJ-11-T

供电方式 DC24V±15％(最低工作电压：DC12V)

气种和报警值 SFJ-11/T：天然气，6%LEL；SFJ-11/CO：人工煤气(一氧化碳)，100PPm；SFJ-10：液化石油气，6%LEL

适用环境室内型，工作环境温度-10℃～55℃，相对湿度<95%(40℃非结露)；贮存温度，-25℃～70℃

功耗小于1W

时间特性响应时间≤30s

上电预热时间3分钟

使用年限 5年(仅限于正常使用环境和条件下)

尺寸及净重 Ф107X38mm，110g

四、松江SFJ-11-T可燃气体探测器安装说明

　　1．产品安装必须由具有安装资质的工程人员进行安装。将探测器底座(FDZ-6)固定于标准86式预埋盒或用膨胀螺丝固定于墙上，探测

器拧入底座。壁挂式安装时，应注意底座方向指示箭头朝上；

2．一般情况下，对面积适中的室内空间，可按保护半径均匀布点；即应使两个探测器的水平距离不大于8m，或将其安装在距可能的泄漏

点3～4m以内(水平距离)，应避免将探测器安装在空气流动过大的地方；

吸顶式安装壁挂式安装(注意底座方向指示箭头朝上)

3.接线方法：

(1)布线要求：

DC24V电源线+24和GND，至探测器端子电压不应低于15V；建议采用BV线，竖井中配线截面积≥2.5-4mm2

　　平面布线≥1.5-2.5mm2；应根据布线距离和总消耗电流计算确定(具体计算方法见附录1)；z报警总线S+(正端)和SC(负端)，至探测器端子电压不应低于18V，建议采用RVS线(双绞线)，面积≥1.0mm2；z联动输出接线J(正端)，JC(负端)，应采用BV线，截面积≥1.5mm2。可直接控制DC24V电磁阀。

注意：如另配外置DC24V电源供电时，该电源的GND(逻辑地)必须与控制器GND连接！

(2)探测器地址设定

采用二进制编码方式，拨码开关的每一位代表一个十进

制数，1至7位分别代表1、2、4、8、16、32、64。探测器地址为所有拨至数字位(拨码开关置数字位有效)的十进制数的和。1为

最低位，7为最高位；二进制为0010ON位置为“0”，数字位置为“1”第8位为控制器选择位：

置于“ON”时：可接SFJK-101型和松江厂生产的JBQ-1001、JBQ-1002系列可燃气体报警控制器；

置于“8”时：可接SFJK-100型可燃气体报警控制器。

五、松江SFJ-11-T可燃气体探测器日常运行和试验

　　1.探测器接通电源约3分钟后，进入监视状态。当发生气体泄漏，其浓度超过报警值时，探测器发出报警信号，有关人员应迅速到达现场，

首先关闭管道阀门、采取通风措施、检查燃气设备各开关位置是否正常。在通风措施实施后，探测区内可燃气体浓度下降，探测器会自动恢复到监视状态。此时应及时请专业人员仔细检查泄漏原因并进行处理。

在探测器处于报警状态时，绝对禁止对所有电器做任何操作，包括插、拔电源及开、合开关，在危险区内拨打电话。

探测器出现故障时，维护人员应及时到现场检查，确认探测器损坏后可进行更换，有故障的探测器应由专人拆下就近与代理商或生产厂联系维修或更换，不得自行拆卸。

2>建议每年使用正确的加气方法进行一次点检；SFJ-10：使用3000ppm～6000ppm的丙烷气进行点检；SFJ-11/T使用12500ppm～13000ppm的甲烷气进行点检；SFJ-11/CO：使用300PPm的一氧化碳进行点检。
