青鸟JBF5142C输入/输出模块接线图

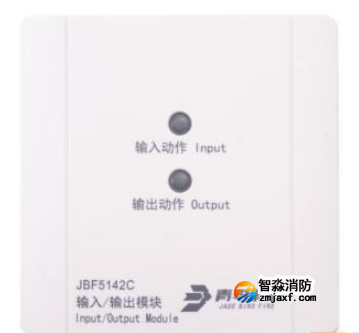

JBF5142C输入/输出模块是青鸟半岛(中国)股份有限公司开发的可实现脉冲输出、持续输出两种输出方式的控制模块。

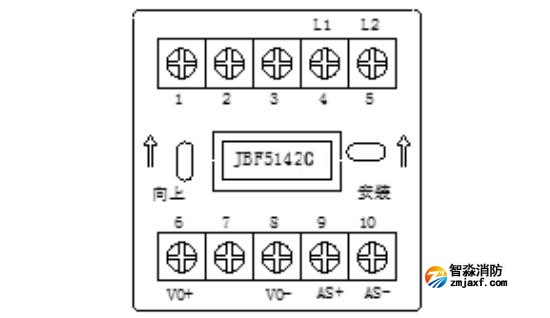

JBF5142C输入/输出模块接线图：

　　L1（端子4）、L2（端子5）：接回路总线，无极性。

　　AS+（端子9）、AS-（端子10）：接应答（无源触点）。必须并联10KΩ终端电阻。

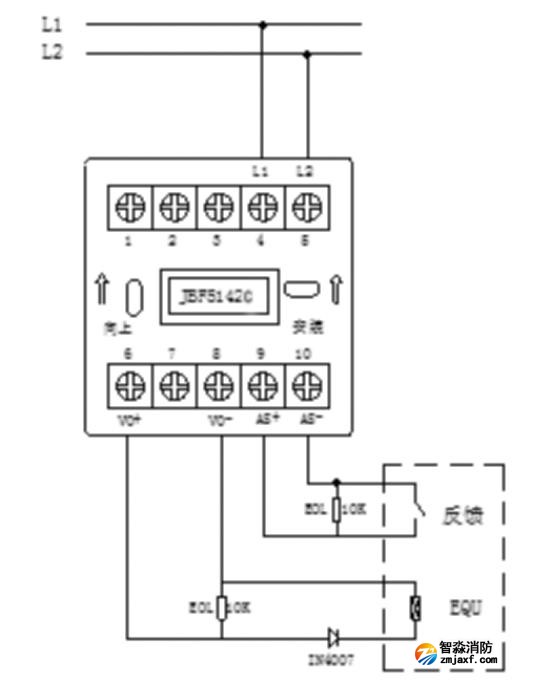

　　VO+(端子6)、VO-（端子8）：接被控设备（脉动触点）。模块启动后VO+(端子6)和VO-（端子8）可以脉冲输出或持续输出。见下图。

注：①脉冲输出：模块设备只提供DC30V/1.5A/100ms脉冲，不提供持续电压。

　　②持续输出：脉冲输出后还可持续输出维持DC24V继电器工作所需电流。
