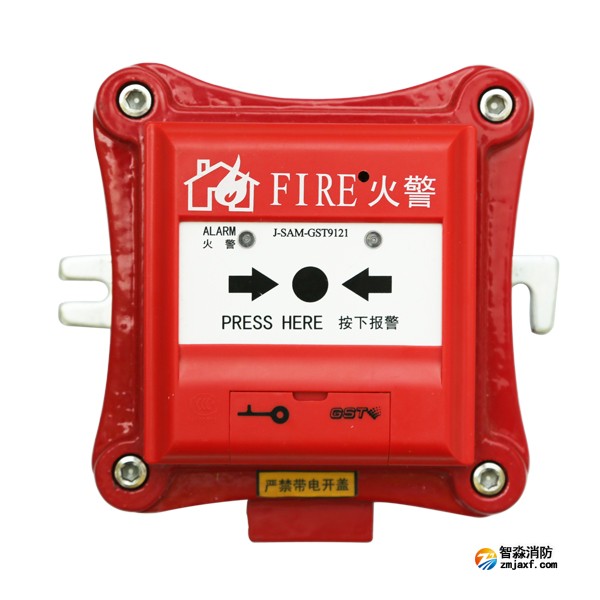

金鼎J-SAM-GST9121(Ex)防爆火灾手动报警按钮

J-SAM-G...

一、金鼎J-SAM-GST9121(Ex)防爆火灾手动报警按钮概述：

　　金鼎J-SAM-GST9121(Ex)防爆火灾手动报警按钮（简称按钮）为编码型按钮，是阜新金鼎防爆安全设备有限公司与海湾安全技术有限公司合作开发。该产品是将J-SAM-GST9121型手动火灾报警按钮（普通型）进行隔爆处理，防爆型式为隔爆型。适用于安装在含有ⅡC（ⅡB）级T6温度组别的爆炸性气体环境场所。J-SAM-GST9121(Ex)防爆火灾手动报警按钮能有效抵御灰尘污染和潮湿空气的影响。当人工确认火灾发生后按下报警钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码住处并发出报警声响。

　　金鼎J-SAM-GST9121(Ex)防爆手动报警器符合GB3836.1—2000<<爆炸性气体环境用电气设备第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备第2部分：隔爆型”d”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。

二、金鼎J-SAM-GST9121(Ex)防爆火灾手动报警按钮特点

　　1、采用拔插式结构设计，安装简单方便。

　　2、按下报警按钮按片，报警按钮是提供的独立输出触点，可直接控制其它外部设备。

　　3、报警按钮上的按片在按下后可用专用工具复位。

　　4、用微处理器实现对半岛(中国)设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　5、地址码为电子编码，可现场改写。

三、金鼎J-SAM-GST9121(Ex)防爆火灾手动报警按钮主要技术参数

防爆标志	□ExdⅡCT6； □ExdⅡBT6
工作电压	DC24V 允许范围：16V—28V
工作电流	监视电流≦0.6mA,报警电流：≦1.8mA
输出容量	额定DC30V/100mA，无源输出触点信号，接触电阻≦100mΩ
启动零件形式	可重复使用型
启动方式	人工按下按片
复位方式	用专用钥匙复位
指示灯	红色，正常巡检时约3s闪亮一次，报警后点亮
编码方式	电子编码，编码范围在1-242之间任意设定
线制	与控制器无极性二线制连接
使用环境	温度：－20℃～＋55℃ 相对湿度：≤95％不结露大气压力：80kPa～110kPa
外壳防护等级	IP65
外形尺寸	154×149×68（mm）
重量

四、金鼎J-SAM-GST9121(Ex)防爆火灾手动报警按钮结构特征与工作原理

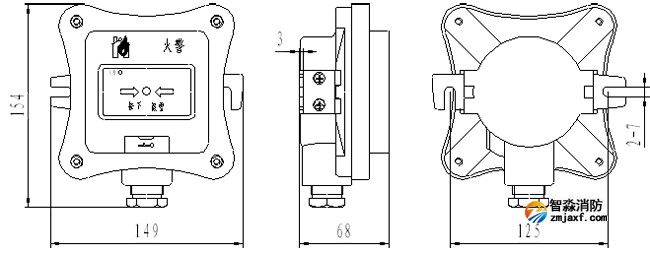

　　1、金鼎J-SAM-GST9121(Ex)防爆手报的外形示意图如图所示。`

J-SAM-GST9121(Ex)防爆火灾手动报警按钮结构特征与工作原理

　　2、工作原理

　　金鼎J-SAM-GST9121(Ex)防爆火灾手动报警按钮用用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过海湾安全技术有限公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。

五、金鼎J-SAM-GST9121(Ex)安装与接线

　　1、安装:根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上，一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定，其安装要求与壁式安装相同。电缆的引入装置:ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。

　　注：产品向系统连接时，采用截面积S≥1.0mm2的橡塑电缆连接，封口螺帽必须拧紧，否则会影响按钮的防爆性能。

　　2、接线：松开按钮盖的固定螺钉，将控制器总线接在Z1、Z2端子上，连线接好后，将按钮盖与体装好。

J-SAM-GST9121(Ex)安装与接线

　　Z1、Z2：无极性信号二总线接线端子；

　　K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
