超声波流量计测量管径范围：0mm～300mm；WWW.XFJCYQ.COM精度：±1%用于检测消火栓系统和水喷淋系统的给水量以及半岛(中国)竖管的流量分配。

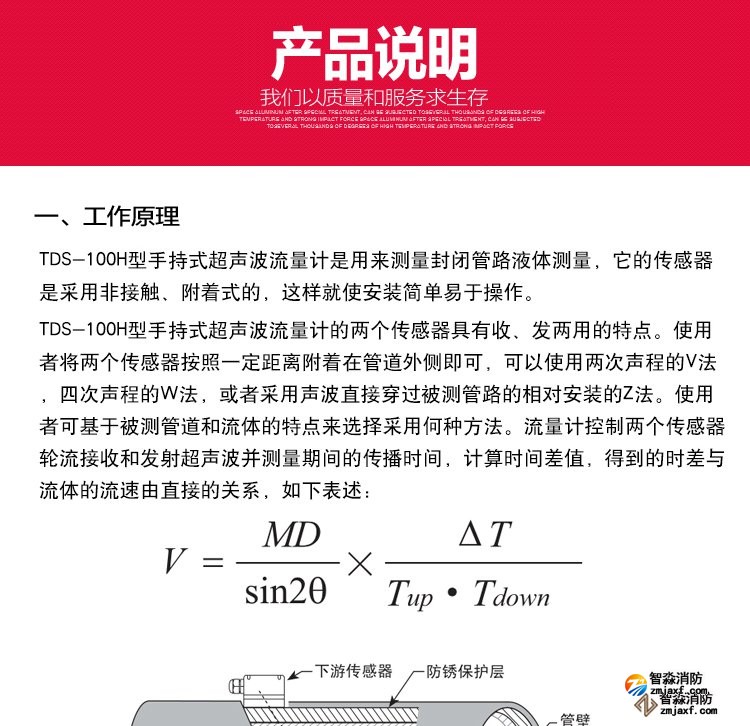

超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量，图1。

图1 超声波流量计

（一）、应用范围

用来检测消火栓系统和水喷淋系统的给水量以及半岛(中国)竖管的流量分配。

《高规》规定高层建筑室内消火栓的设计流量为20L/S—40L/S。

《建规》规定民用建筑室内消火栓的设计流量为5L/S—30L/S，室外半岛(中国)水量为10L/S—30L/S；厂房仓库等设计流量为5L/S—40L/S；室外半岛(中国)水量为10L/S—45L/S。

手持式超声波流量计。其测量管径在0-700mm，精度±1%。

（二）、使用方法（仅供参考，可查阅具体说明书）

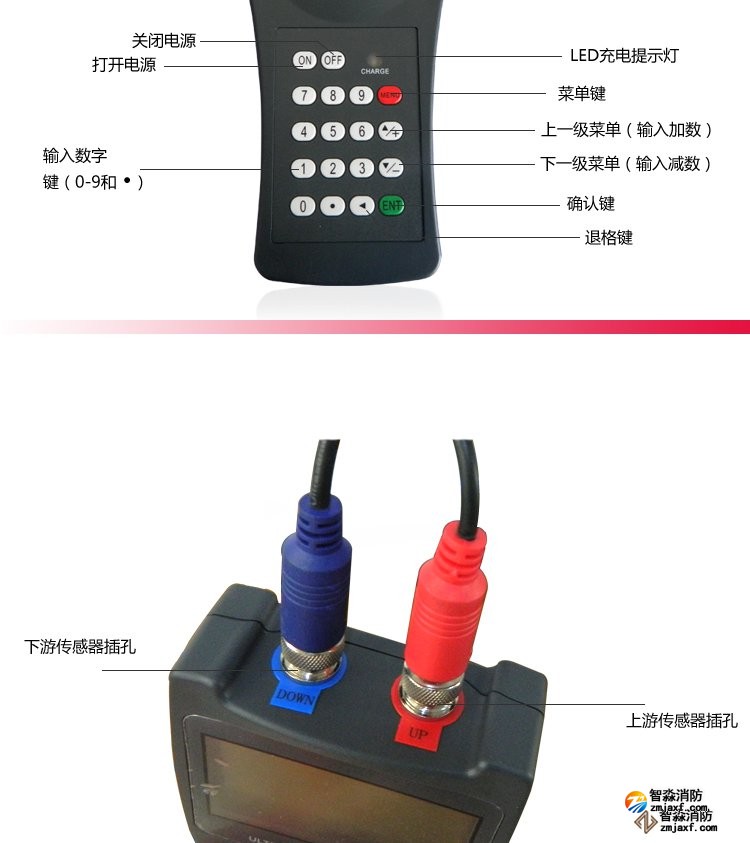

先将传感器与主机相接，红色传感器接于上游端子，蓝色传感器放于下游端子。然后将两个磁性传感器与所测流量的管道连接，若不能相吸引，则采用支架将传感器固定。固定好后打开主机输入管道材质、直径、传感器距离，流体性质等相应的参数，即可开始测量。

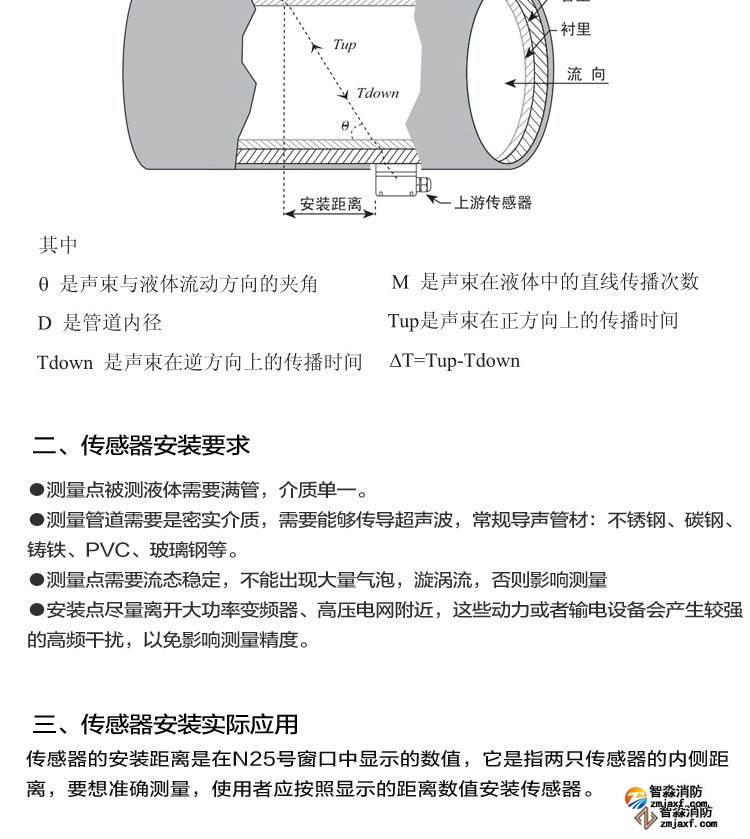

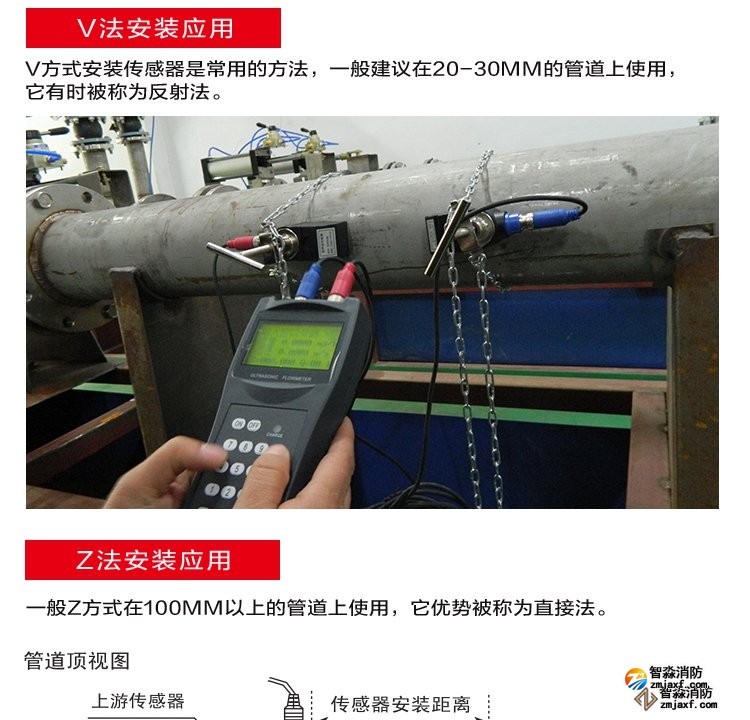

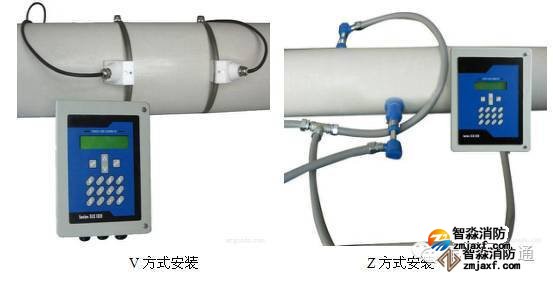

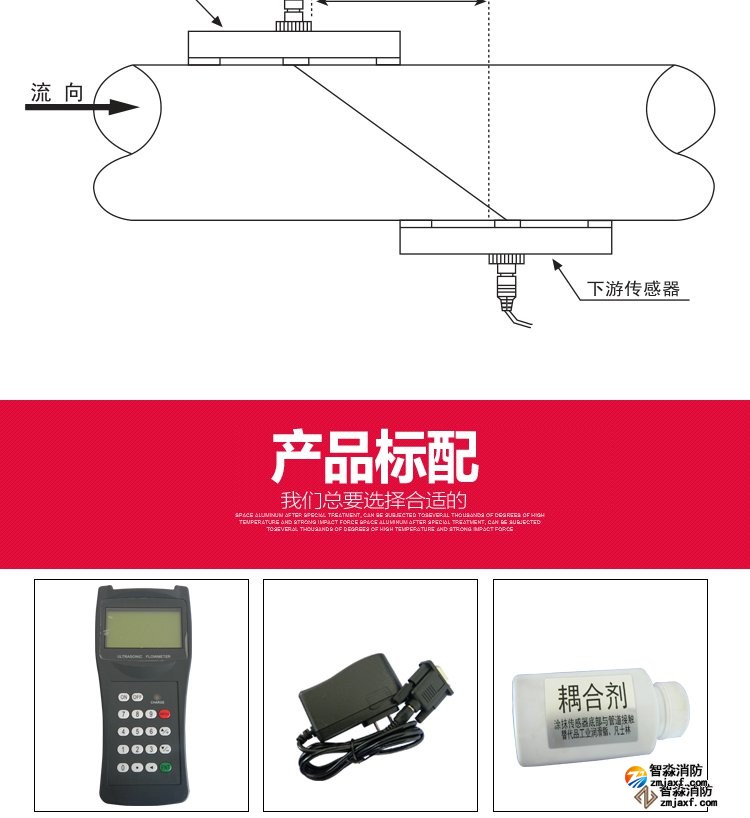

超声波流量计的传感器一般采用V方式和Z方式安装，通常情况下，管径小于300mm时，采用V方式安装，管径大于200mm时，采用Z方式安装。对于即可以用V方式安装又可以Z方式安装的传感器，尽量选用Z方式。实践表明，Z方式安装的传感器超声波信号强度高，测量的稳定性也好，图2。

图 2超声波流量计使用范例

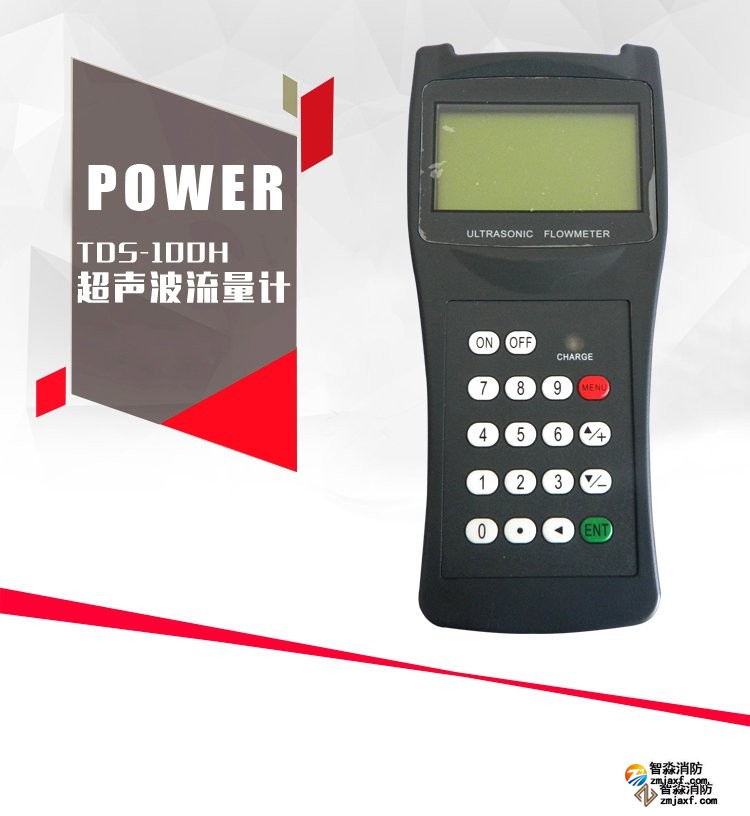

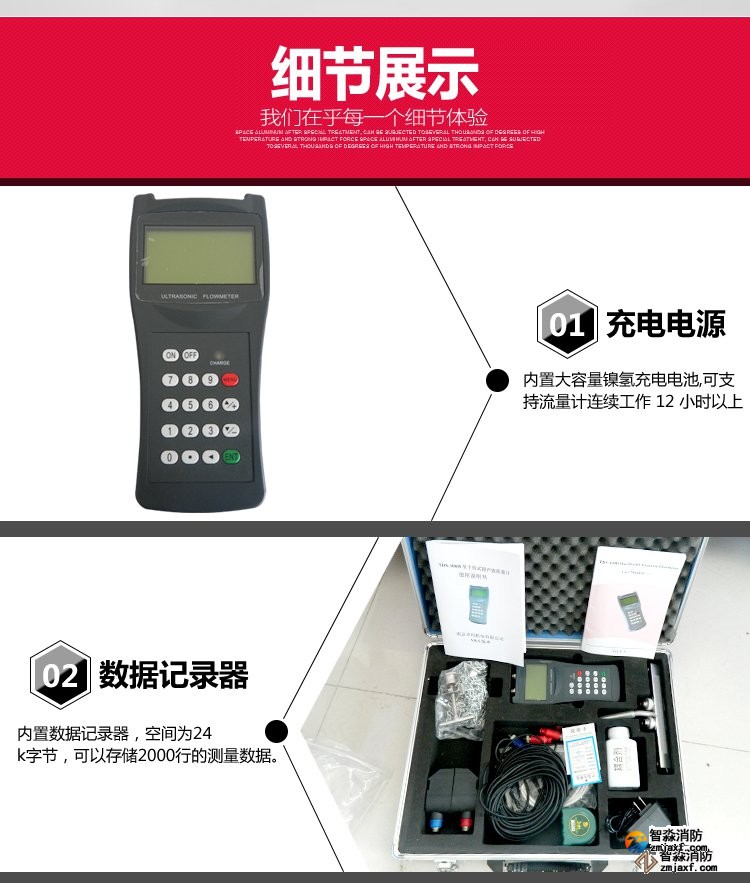

TDS-100H型手持式超声波流量计是一种外夹、时差式超声波液体流量计，它采用低电压多脉冲平衡发射接收
的专利技术。先进的电路设计，优秀的硬件设计加上中文用户界面友好的软件设计，适用于工业环境下连续测量不
含大浓度悬浮粒子或气体的清洁液体的流量。
技术特点:
*4行汉字同屏瞬时流量、流速、累积流量、信号状态等；
*内置数据记录器，可记录日期、累积流量、信号状态、工作时间等；

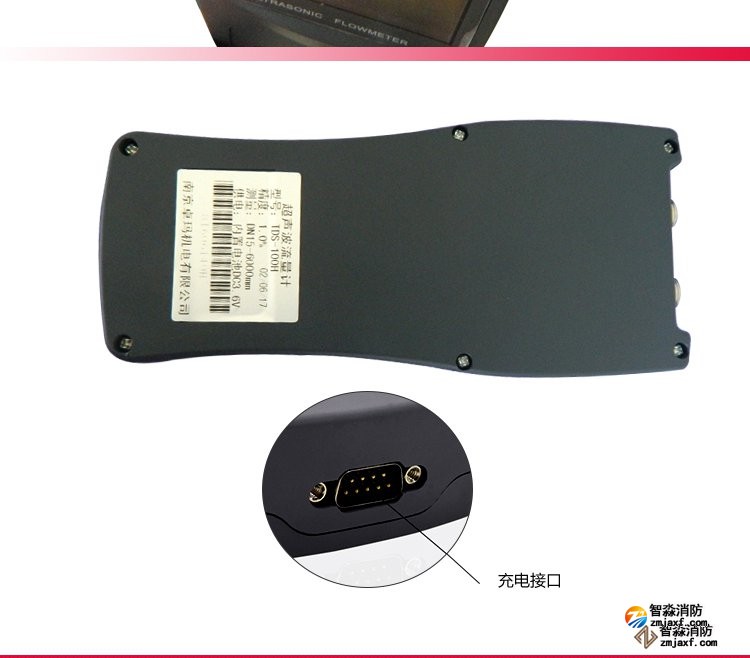

*标准数据接口RS232用于联网检测或导出记录数据；
*OCT输出正、负、静累积脉冲信号和频率信号（1-9999KHZ）；
*RS232接口用于联网检测或导出记录数据；
*直管段应满足上游10D，下游5D，距泵出口处30D（D指管径）。

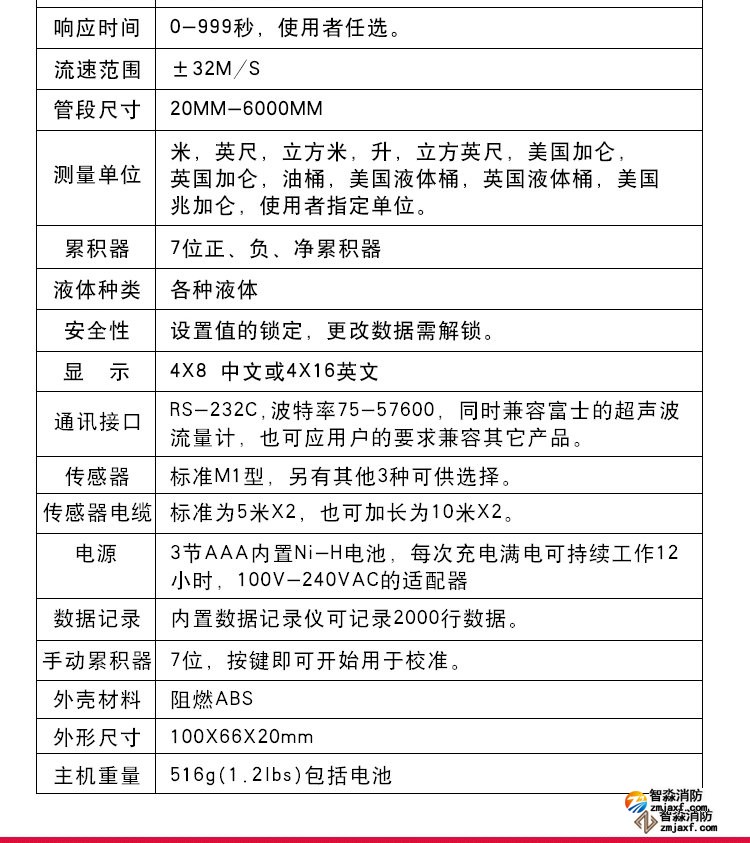

线性 0.5%
重复性 0.2%
准确度示值的±1%,流速＞0.2m/s
响应时间 0～999秒,使用者任选
流速范围 ±32m/s
管段尺寸 15mm～6000mm
测量单位米,英尺,立方米,升,立方英尺,美国加仑,英国加仑,油桶,美国液体桶,英国液体桶,
美国兆加仑,使用者指定单位
累积器 7位正、负、净累积器
液体种类各种能传导超声波的单一均匀的液体
安全性设置值的锁定，更改数据需解锁

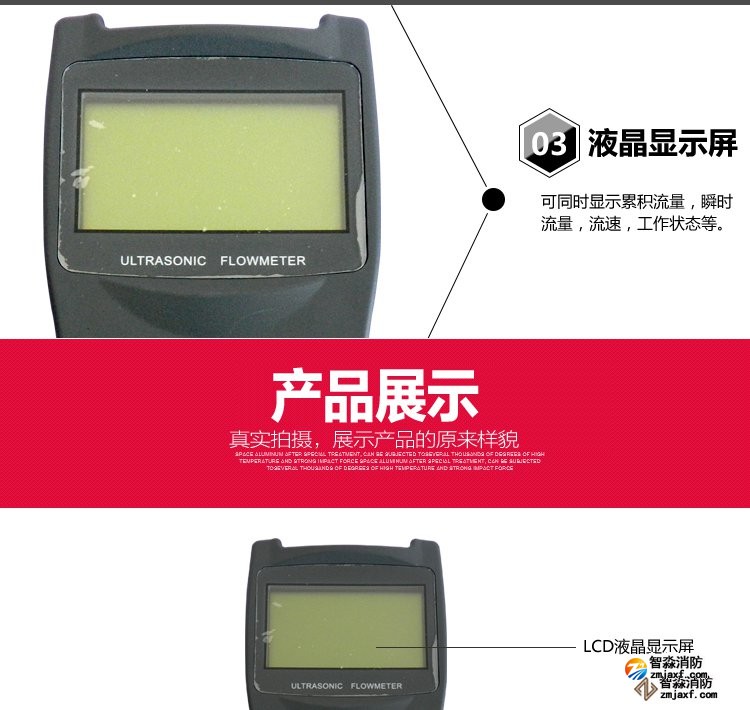

显示 4×8中文或4×16英文
通讯接口 RS-232，波特率75-57600，同时兼容富士超声波流量计,也应用户的要求兼容其它产品
传感器标准M1型,另有其它4种可供选择
传感器电缆标准为5m×2,也可加长为10m×2
电源 3节AAA内置Ni-H电池,每次充满电可持续工作12小时,AC100V-240V的适配器
数据记录内置数据记录仪可记录2000行数据
手动累积器 7位,按键即可开始用于校准
外壳材料阻燃ABS

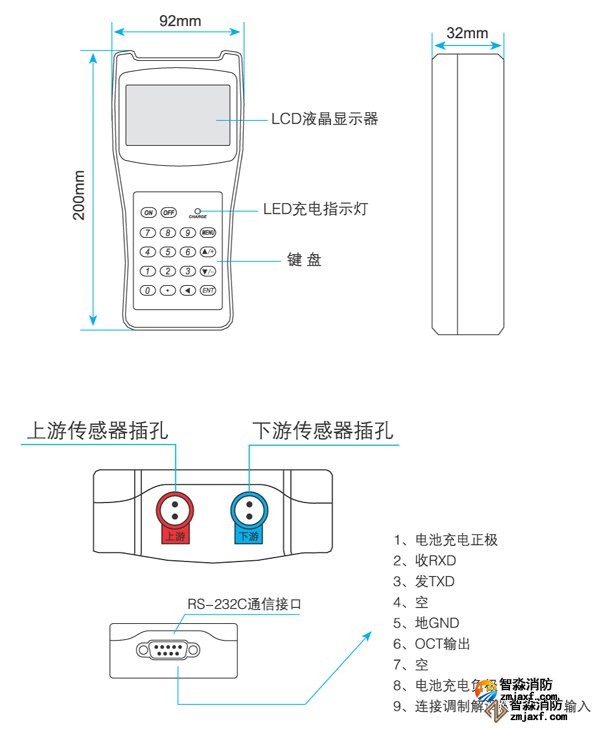

外形尺寸 210×90×30mm
主机重量 500g(1.2 lbs)包括电池

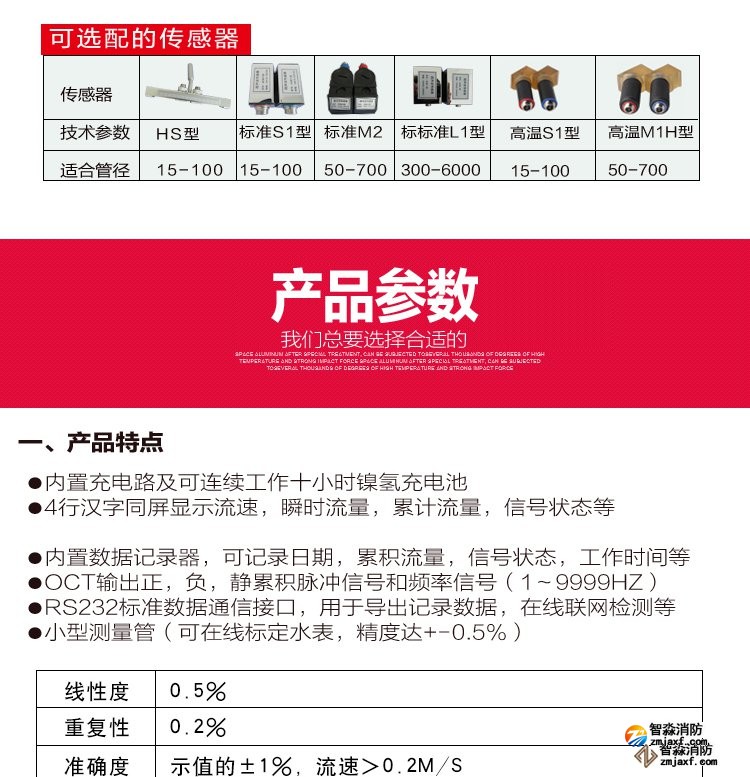

传感器技术参数

技术参数	标准HS型	标准HM型	标准S2型	标准M2型	标准L2型
适用管径(mm)	15～100	50～700	15～100	50～700	300～6000
材质	铝合金		塑料合金
工作频率	1MHz
常用安装方法	V (N、W)法	V、Z法	V (N、W)法	V、Z法	Z法
标定	整机配对标定
磁性	有
适用温度	0℃～160℃
防护等级	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	71×37×40	91×52×44
质量（克）	250	1080	75	259	535
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆	标准配置：5米×2，可选配10米×2或15米×2
