防排烟系统设置方案有哪些（1）

机房项目气体灭火系统防排烟设置常用方案

一、编制方案的目的

1.加强半岛(中国)系统设施的使用维修管理。

2.更合理设置排风系统，最大限度地排放气体灭火后产生的七氟丙烷等气体。

3.从设计出发，既保障半岛(中国)安全，又同时提高气体灭火系统的经济性。

二、参考规范

1、具体参考规范

《建筑设计防火规范》GB50016-2014（2018版）

《气体灭火系统设计规范》GB50370-2005

2、具体参考规定

《气体灭火系统设计规范》GB50370-2005相关规定如下：

6.0.4规定

灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不少于5次/h。

对于地上防护区，有可开启外窗排出室外即可。

6.0.5规定

储瓶间应有良好的通风条件，地下储瓶间应设机械排风装置，排风口应设在下部，可通过排风管排出室外。排风管不能与通风循环系统相连。

3.1.4规定

两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

组合分配系统能减少设备用量及设备占地面积，节省工程投资费用。但是，一个组合分配系统包含的防护区不能太多、太分散。

3.1.5规定

组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。

即对被组合的防护区只按一次火灾考虑；不存在防护区之间火灾蔓延的条件。

3.2.9规定

喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。

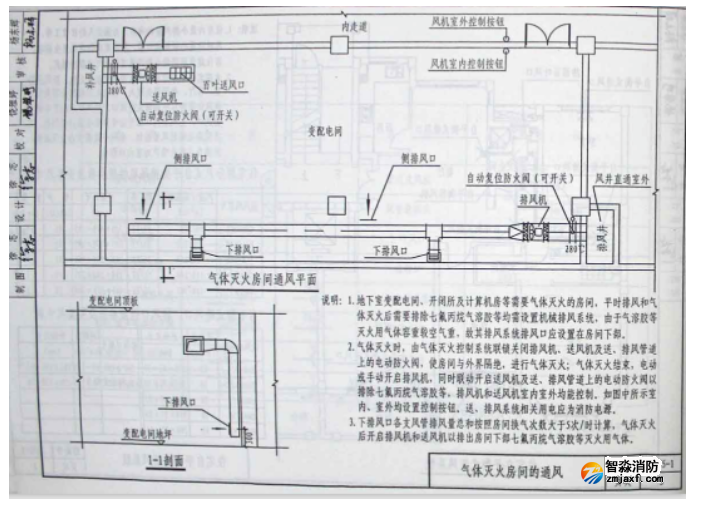

3.图集介绍

三、机房气体灭火区域设计

1.机房气体灭火概述

随着计算机科学技术的发展和普及，金融、制造业、政府、能源、交通、教育、互联网和运营商等各个行业都在规划、建设和改造各自的数据中心，数据中心已经成为企业IT系统的心脏。同时大型企业的数据中心也在不断地整合和集中化管理，单个主机房的面积和容积也越来越大。由于数据中心机房的设备和数据直接关系到企业和政府的核心数据，因此，机房的半岛(中国)灭火系统尤为重要。

火灾之后的通风系统是气体灭火系统设计时必不可少的子系统之一，但是由于此系统属于空调专业的范围，所以在设计时经常由于设计单位缺少这方面的设计经验，忽略了这方面的设计。本方案详细介绍了灭火后的防排烟设计的四种典型工况。

灾后通风系统在设计时主要注意两方面：

①设计时严格执行“通风换气次数应不小于每小时5次”的规定，同时考虑一定的安全系数，因此建议选取风机时按换气次数每小时6次进行计算为好;

②风口的设置，如在混合气体灭火系统中，由于其密度比空气大，为了达到更好的通风效果，应该把风管把风口甚至地面出排气，封口处还需安装防火阀。

2、气体灭火区域的典型控制逻辑

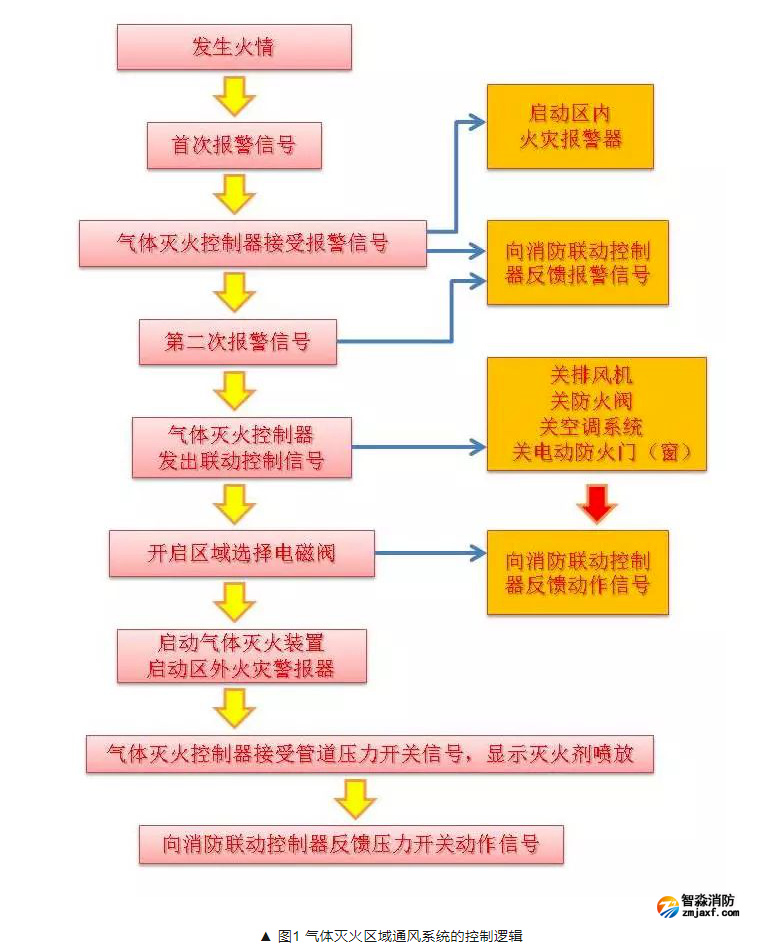

一旦达到火灾，机房的气体灭火系统启动，受气体灭火系统保护的区域通风系统的控制逻辑如图1。
