一、海湾GST-FH-N3200T防火门监控器（琴台式）产品概述

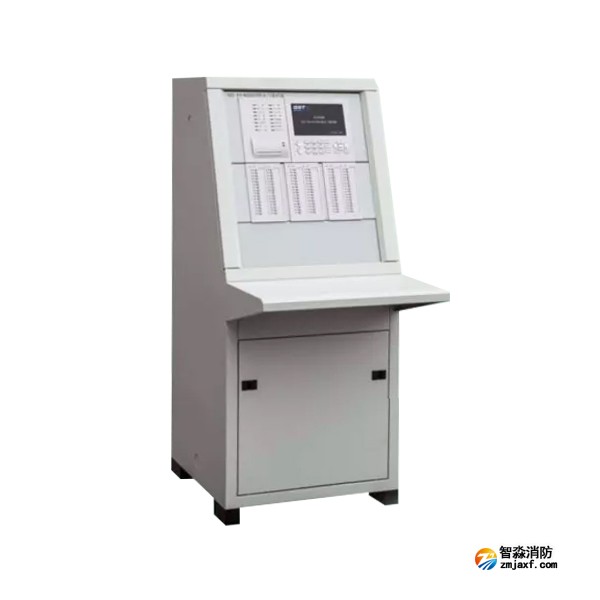

　　GST-FH-N3200T琴台式防火门监控器是海湾公司推出的新一代大点位防火门监控器。

二、海湾GST-FH-N3200T防火门监控器（琴台式）产品特点

　　1、系统容量大，单台容量可达16个回路总计3200个控制点；监控器之间可以互相组网，组成大容量防火门监控系统，满足大型建筑群的应用需求。

　　2、可靠性高，不同的回路板卡之间电气隔离，一块板卡的短路、接地故障不影响其他板卡的正常工作，大大地降低了不同总线间的信号串扰。

　　3、配置全面，用户可按需配置回路板数量，选择400点、800点、1200点、……、3200点等多种配置；可按需配置手动盘，实现对常开防火门直接、快速地控制。

　　4、控制方式灵活，可通过手动盘、菜单操作或自动联动方式控制常开防火门关闭。

三、海湾GST-FH-N3200T防火门监控器（琴台式）技术参数

交流电源	AC220V±15%，50Hz
备用电源	DC24V，2节12V/16Ah密封铅酸电池串接
功耗	监控功耗=基本功耗30W+单块回路板监控功耗5W（400个总线设备）回路板数最大功耗=基本功耗30W+单块回路板报警功耗7W（400个总线设备）回路板数
系统配置	按需最多配置8块回路板，每块回路板2个回路，每回路200个编码点 GST-FH-N3200T按需最多配置1块96路手动盘 1路CAN通讯，用于与火灾报警控制器或其他防火门监控器联网 1路RS-422通讯，用于连接图形显示装置 2路触点输出，常开、常闭可设置，触点容量为2A/24VDC或1A/125VAC 本机不提供DC24V电源输出，需另配GST-DY-100A电源箱，为监控模块和防火门监控设备提供DC24V电源
液晶屏规格	分辨率800×480，7.0英寸彩色LED液晶屏
外形尺寸	545mm×863mm×1273mm
外壳防护等级	IP30
使用环境	环境温度：0℃～+40℃ 相对湿度：≤95%，不凝露

四、了解更多技术资料及产品资质证书，请点击下面内容下载：

防火门监控系统-产品手册

海湾防火门监控系统产品技术说明
