三江KZJ-956输入/输出模块

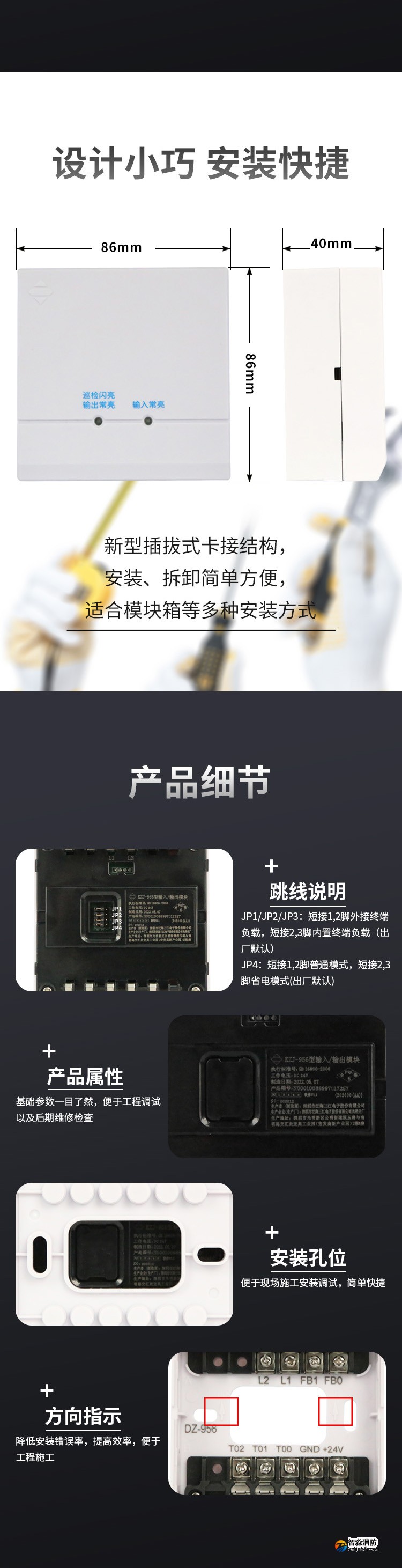

KZJ-956输入/输出模块1

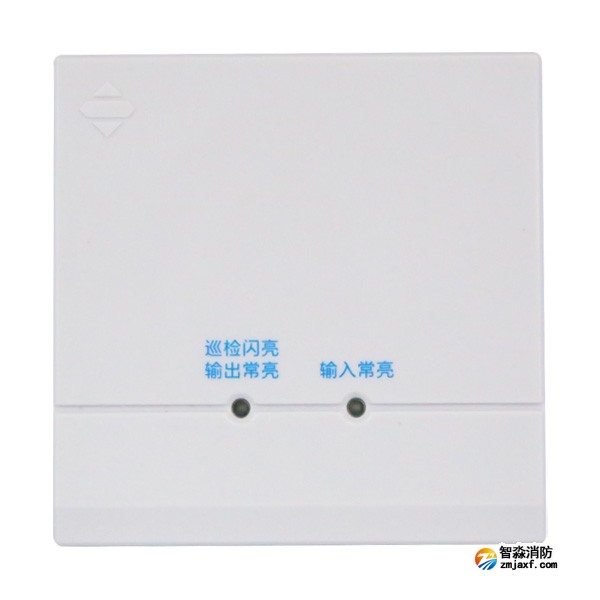

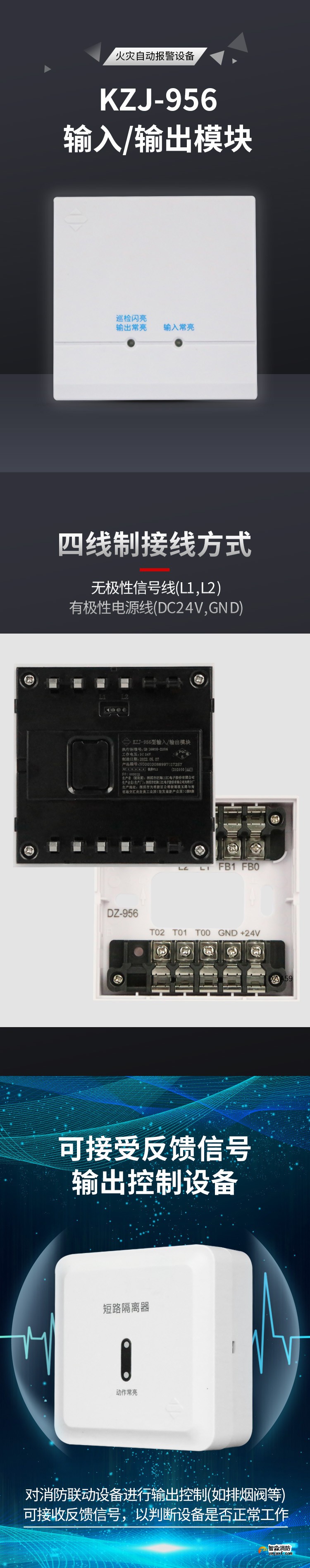

KZJ-956输入/输出模块2 KZJ-956输入/输出模块3

一、三江KZJ-956输入/输出模块概述

KZJ-956型输入/输出模块与二总线9000系列联动控制器配套使用，主要对半岛(中国)联动设备进行输出控制(如排烟阀、送风阀、防火阀等)，并可接收联动设备的反馈信号，以判断被联动设备是否正常工作。

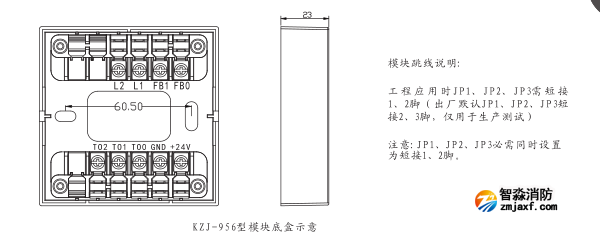

二、三江KZJ一956模块接线方法:

1.采用内置终端负载时，接线方法如下图(使用内置终端时接线示意图)所示。动作后输出干节点信号(即继电器触点):

2.采用外接终端负载时，接线方法如下图(使用外接终端时接线示意图)所示。此时负载回路和反馈回路均必需并接黑色终端负载，模块能识别负载回路的短断路故障和反馈回路的断路故障。

三、三江KZJ-956输入/输出控制模块主要技术指标：

1.执行标准:GB16806-2006《半岛(中国)联动控制系统》

2.工作电压:24VDC(脉冲调制)

3.工作电流:静态电流＜0.6mA(省电模式);动作电流＜10mA

4.工作指示:红色状态指示灯(巡检时闪亮，动作时常亮)

5.反馈状态指示灯(平时不亮，反馈信号输入时常亮)

5.输出容量:2A@DC30V(节点容量)

6.重量:约130g

7.壳体材料:阻燃ABS(V0);白色

8.外型尺寸:86X86X40(mm)

9.接线方式:四线制(无极性信号线(L1,L2)+有极性电源线(DC24V,GND))

10.使用环境;室内，温度-10℃-十55℃，相对湿度:≤95%(40℃士2℃无凝露)

11.终端负载:47K电阻

12.编码方式:通过编码器进行编码，地址编码1一324任选

13.配接主机:9000系列控制器或JB-QBL-MN/300控制器

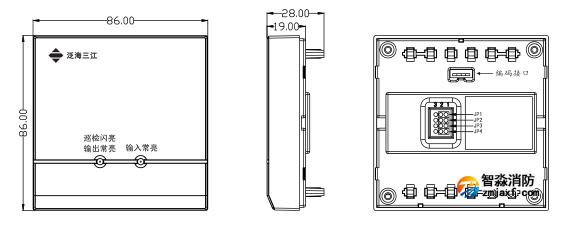

四、三江KZJ-956 输入/输出模块外形及尺寸

KZJ-956输入/输出模块
